安装直流连接器

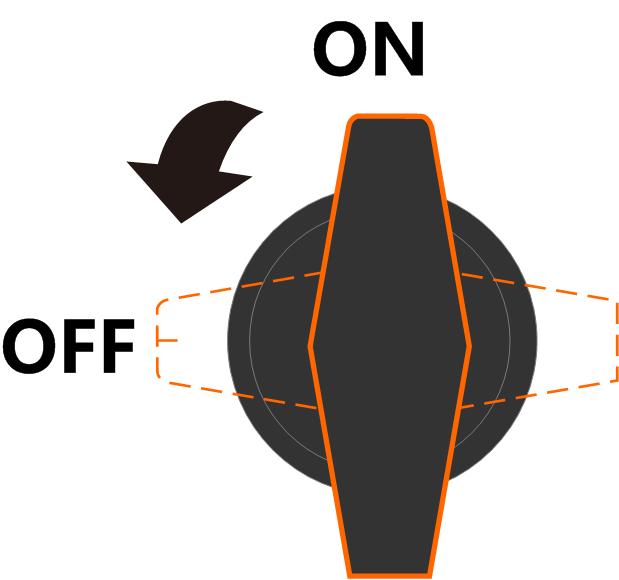

  1. 确认直流开关在“OFF”，否则手动旋至“OFF”。

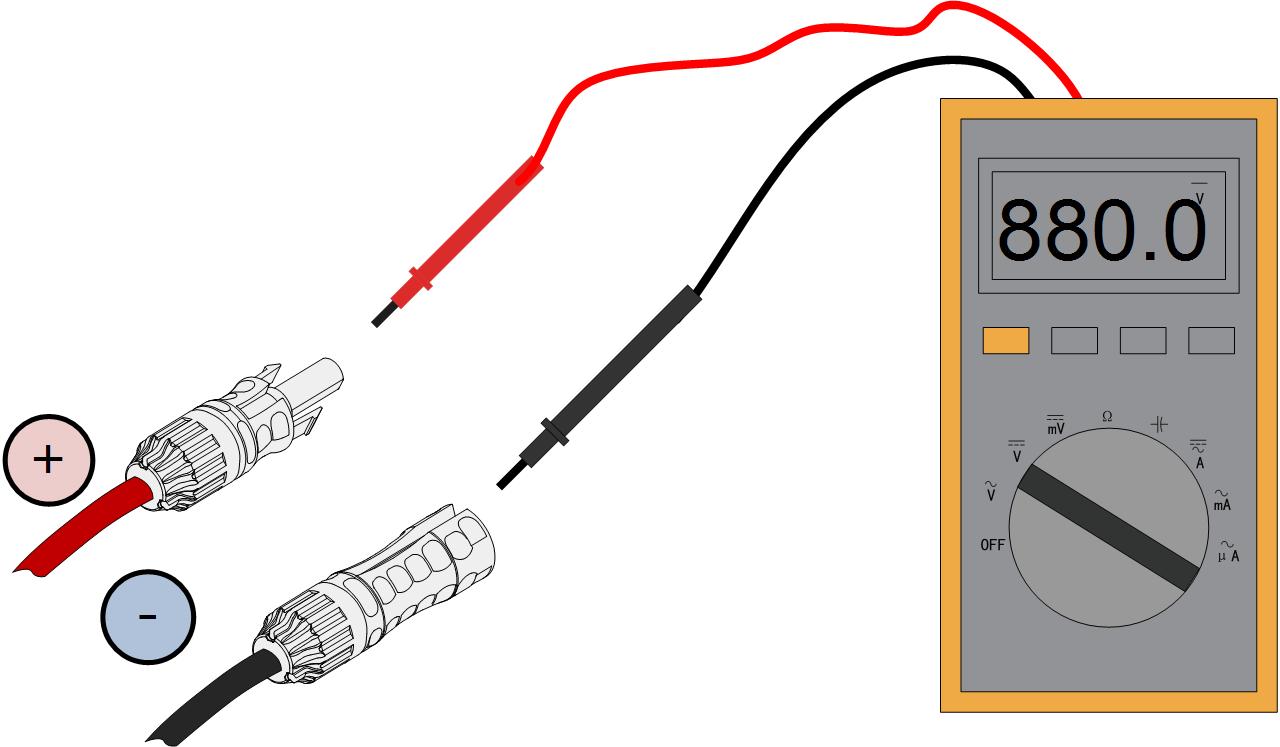

  2. 检查光伏组串的连接电缆极性是否正确，并确保任何情况下的开路电压不超过逆变器输入上限值1500V。

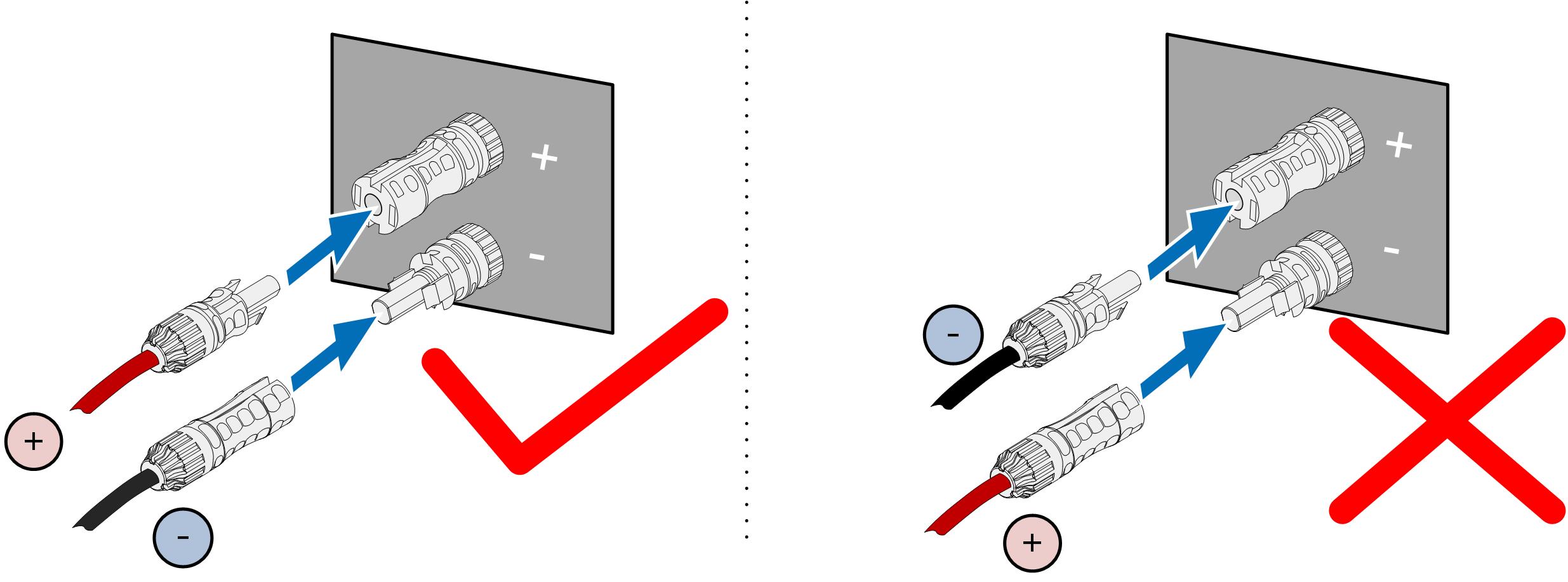

  3. 将直流连接器插入对应的直流端子，直到听见“咔嗒“声。
    Notice:

    将直流连接器连接到逆变器之前，检查电池板的正、负极性，确认无误后才可将直流连接器插入相应的直流端子。

    如果直流连接器装配不到位，可能导致拉弧或者连接器过热，由此造成的损失将不在质保范围内。

  4. 将其他光伏组串按照以上步骤连接。
  5. 将空置的直流端子使用MC4防水堵头封堵。
    Notice: 若直流输入线接反，且直流开关已旋转至“ON”，请勿立即操作，否则可能会造成设备损坏。请在组串电流降低至0.5A以下时，将直流开关旋转至“OFF”，并取下直流连接器调整组串极性。
