安装空间要求

确保逆变器四周有足够的空间以保证通风。单台逆变器安装空间要求如下图所示。

*当此距离小于图中距离时，进行风扇维护操作之前需要先将逆变器抬离支架或墙面。

Note:

逆变器底部离地高度根据所选交流线缆弯曲半径及安装环境确定，但需同时满足：

逆变器底部离地距离需≥450mm。

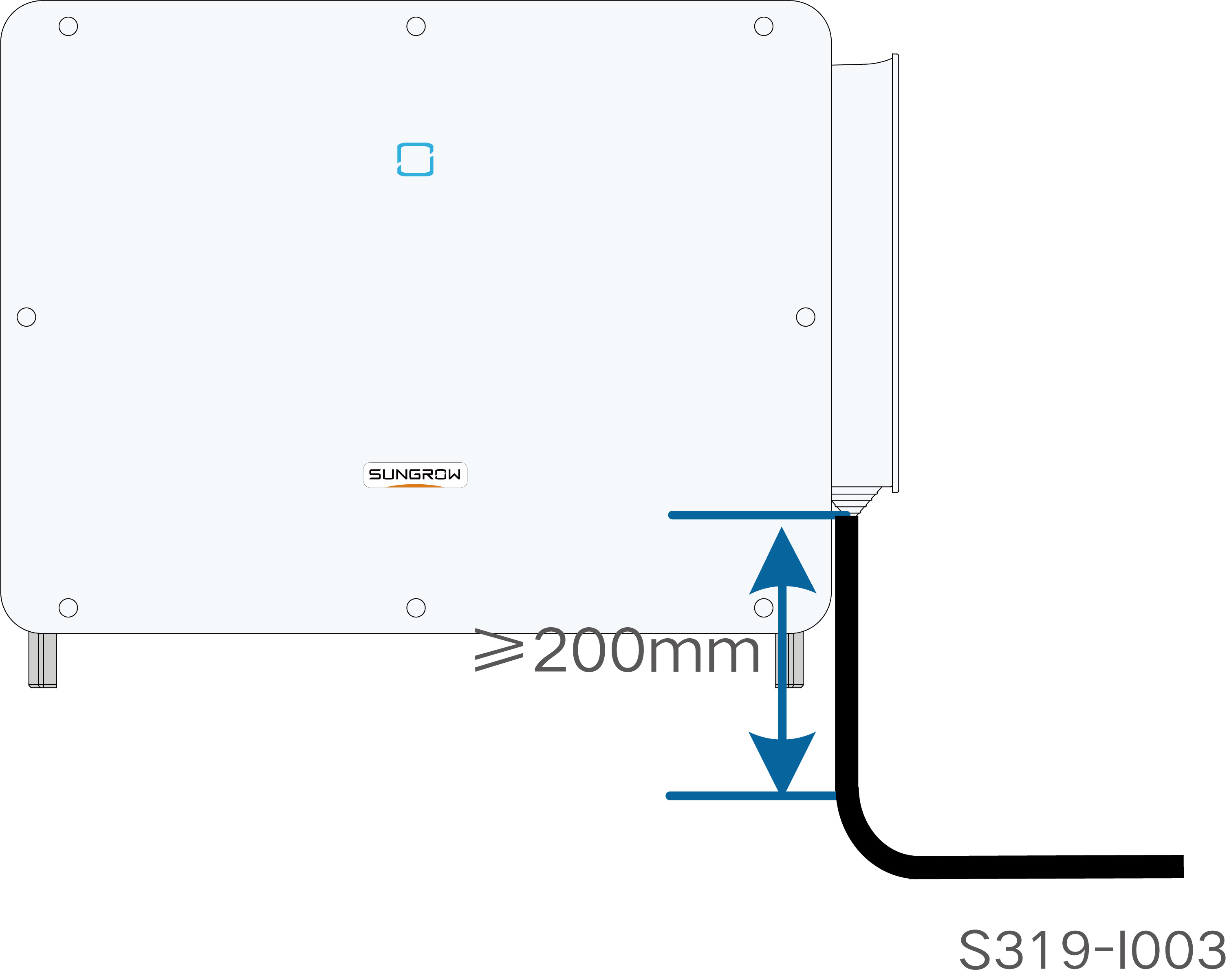

交流线缆垂直进入交流端子，且线缆保持垂直的长度≥200mm。

如有任何疑问，请咨询交流线缆厂家。

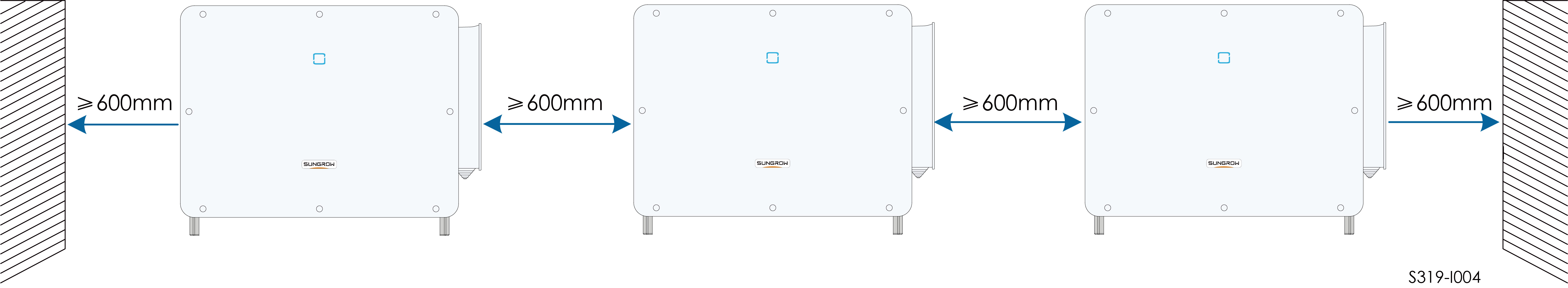

安装多台逆变器时，需要在逆变器间预留一定的间距，推荐一字型安装。

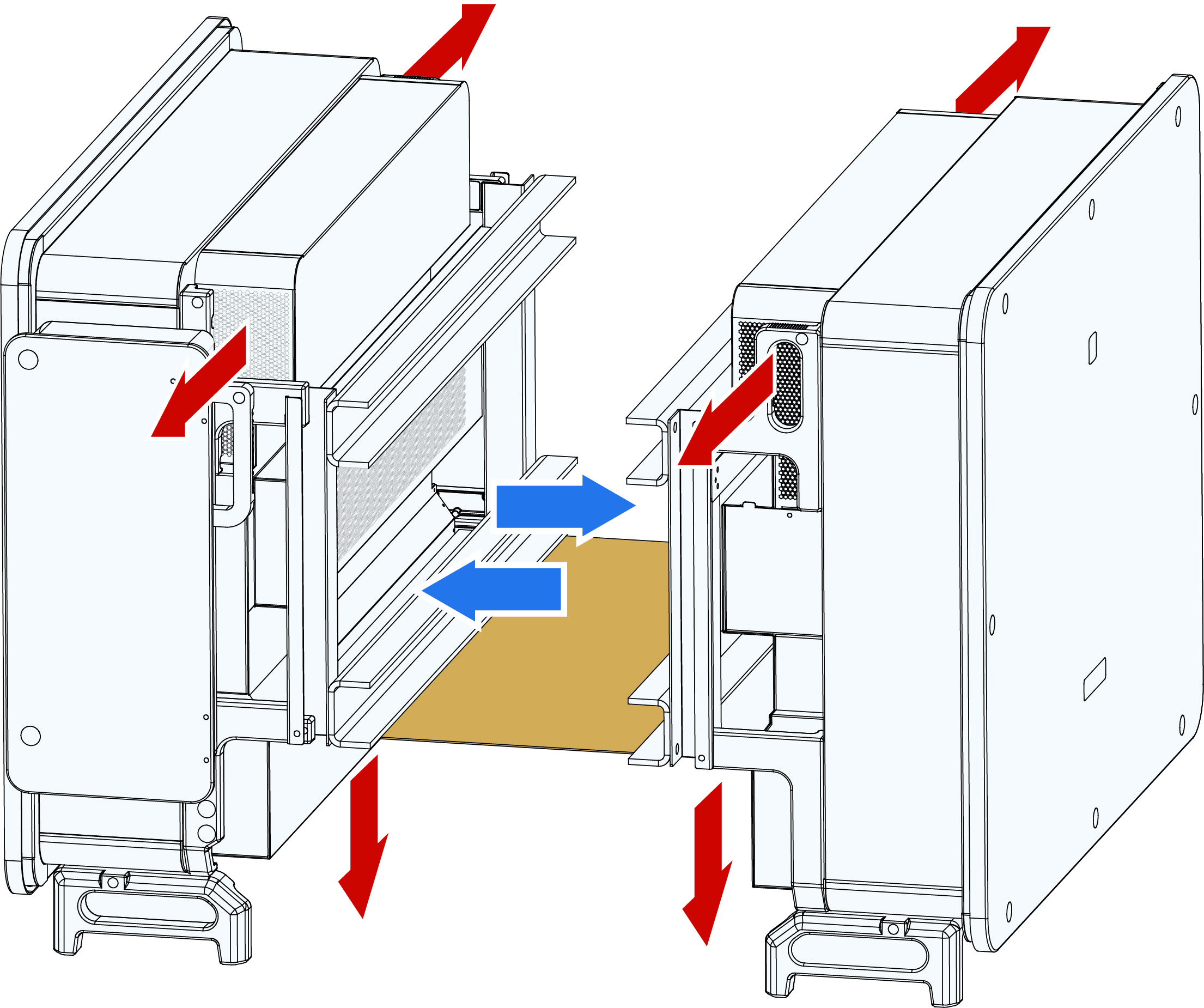

背靠背安装

背靠背安装逆变器时，两台逆变器的间距至少为600mm。需要在两台设备中间添加挡板形成散热通道。挡板水平放置在两台逆变器中间，不可挡住逆变器出风口。
