挂墙安装
工具准备
| 名称 | 规格 |
|---|---|
| 十字螺丝刀 | M4 |
| 记号笔 | - |
| 水平尺 | - |
| 冲击钻 | 钻头：φ12 |
| 扳手 | 开口16mm |
材料准备
| 名称 | 数量 | 规格 | 来源 |
|---|---|---|---|
| 十字螺丝钉 | 2 | M4×10 | 发货附件 |
| 膨胀螺栓 | 11 | M10×95（推荐） | 用户自备 |
| 挡板 | 3 | - | 用户自备 |
- 将两块挂板组件通过连接杆固定在一起。

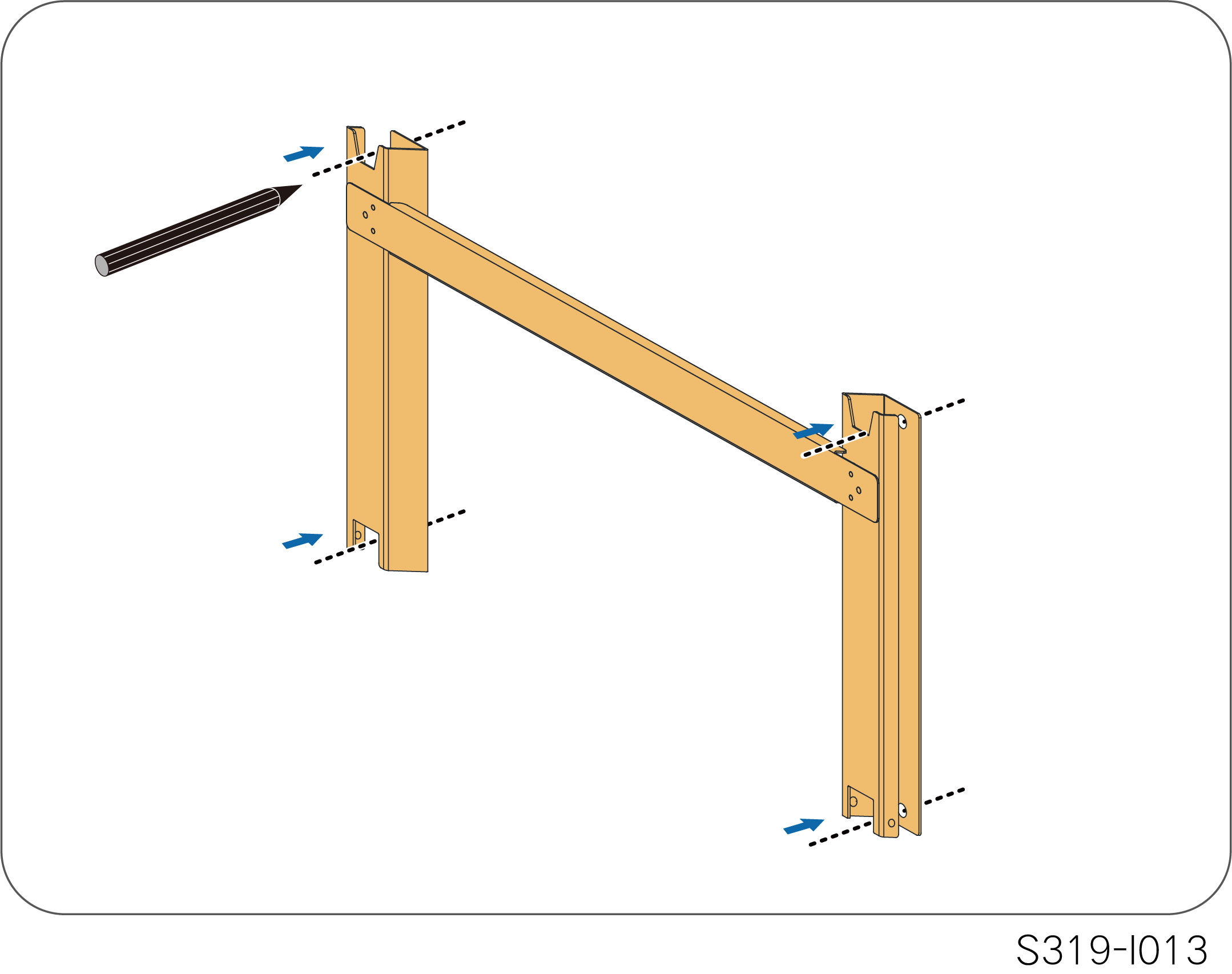

- 将组装好的挂板置于安装点，使用水平尺调整角度，标记打孔位置。

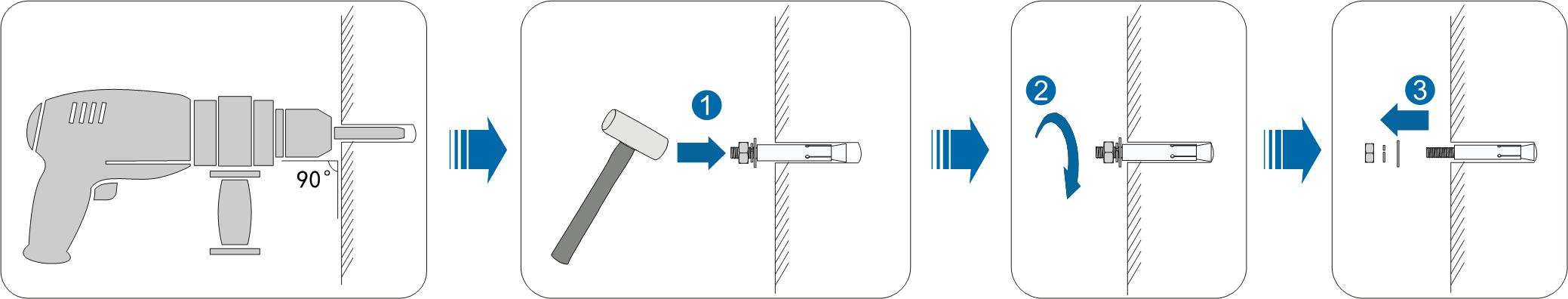

- 使用冲击钻打孔，清理孔位，将膨胀螺栓塞到孔中使用橡胶锤固定。使用扳手拧紧螺母固定螺栓尾部，取下螺母、弹垫和平垫备用。

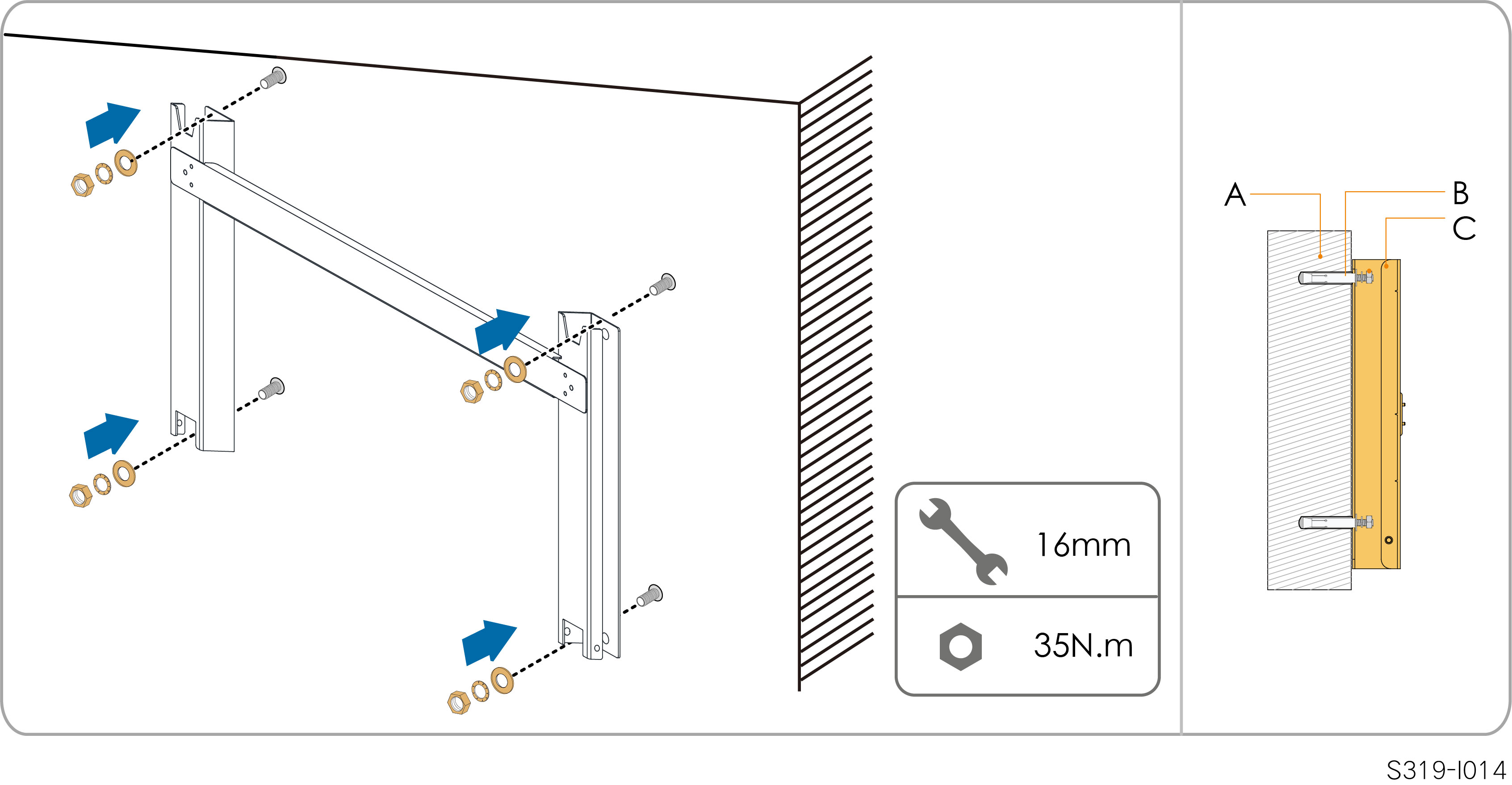

- 使用膨胀螺栓固定挂板。
(A)墙壁
(B)螺栓组合
(C)挂板
- 使用膨胀螺栓将挡板安装至墙壁上。

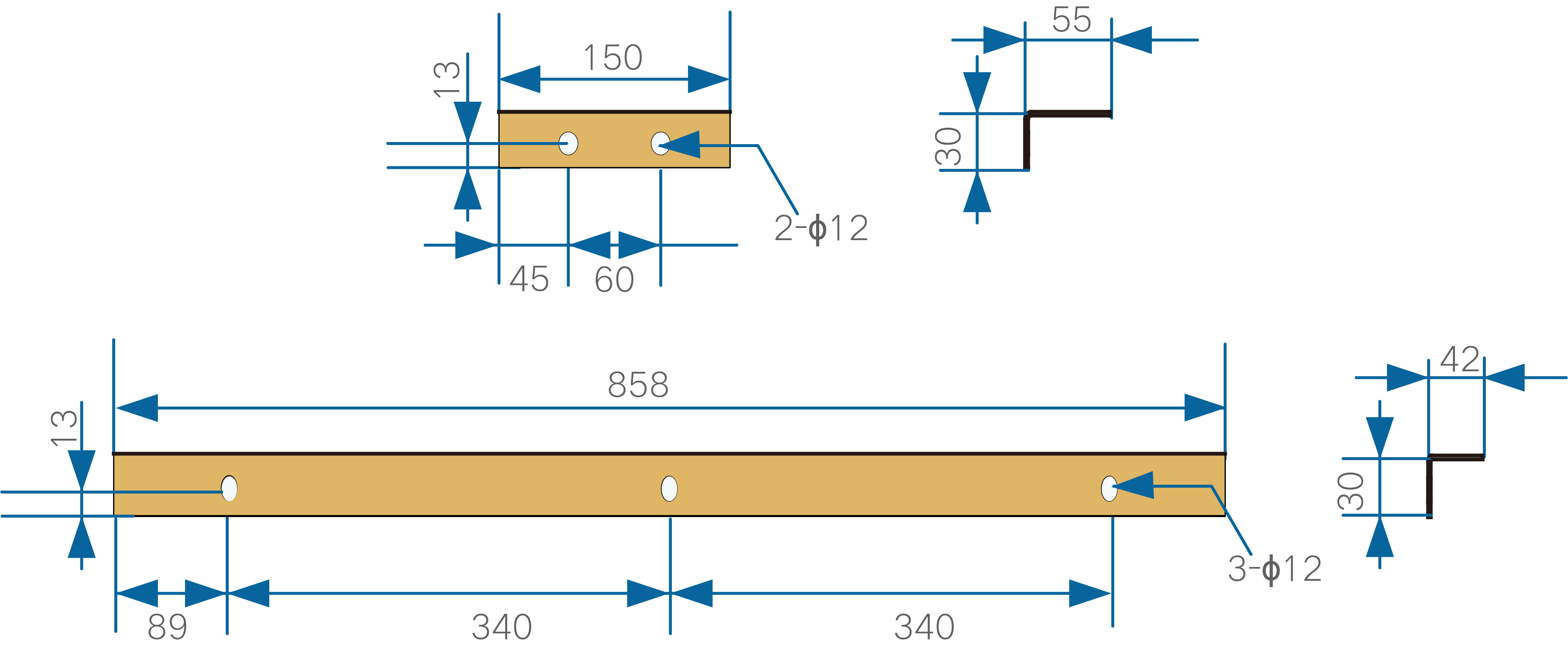

Figure 1. 挡板尺寸（单位mm）

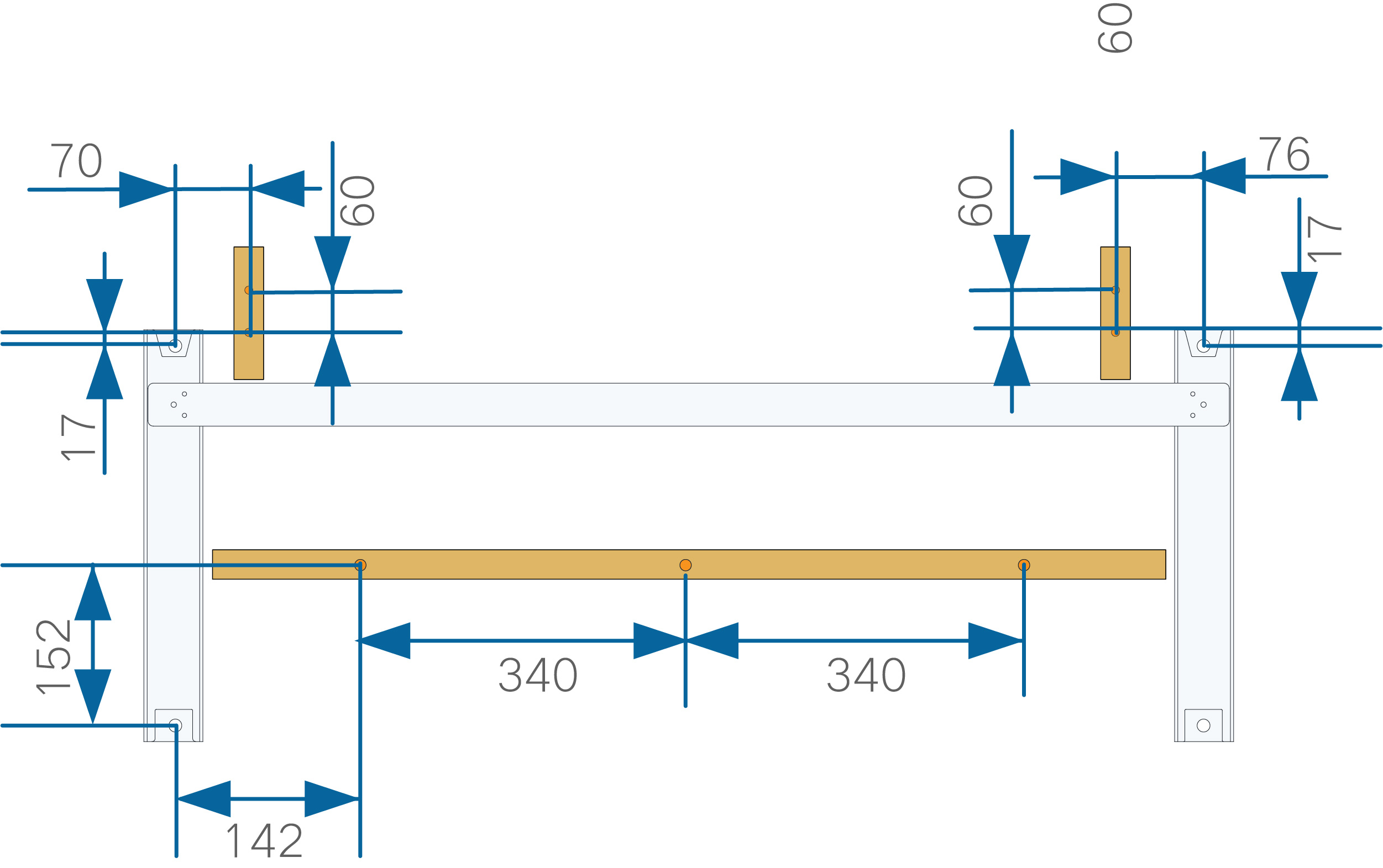

Figure 2. 挡板和挂板的相对距离（单位mm）
