连接直流连接器

Danger: 逆变器内可能存在高压！

  • 在进行电气操作前，确保所有的电缆不带电。

  • 在逆变器电气连接完成前，不可合上交流断路器开关。

Note:

为确保逆变器达到IP66的防护等级，只能使用供货提供的连接器或具备相同防护等级的产品。

  1. 剥去所有直流线缆绝缘层约8 mm~10 mm。
  2. 利用压线钳将电缆线端集束在接线端子。
    1: 正极冷压端子 2：负极冷压端子
  3. 将电缆穿过电缆密封套，插入绝缘套筒直到其扣紧。轻拉线缆确保已连接紧固。使用 2.5~3N·m的力将密封套和绝缘套筒紧固。

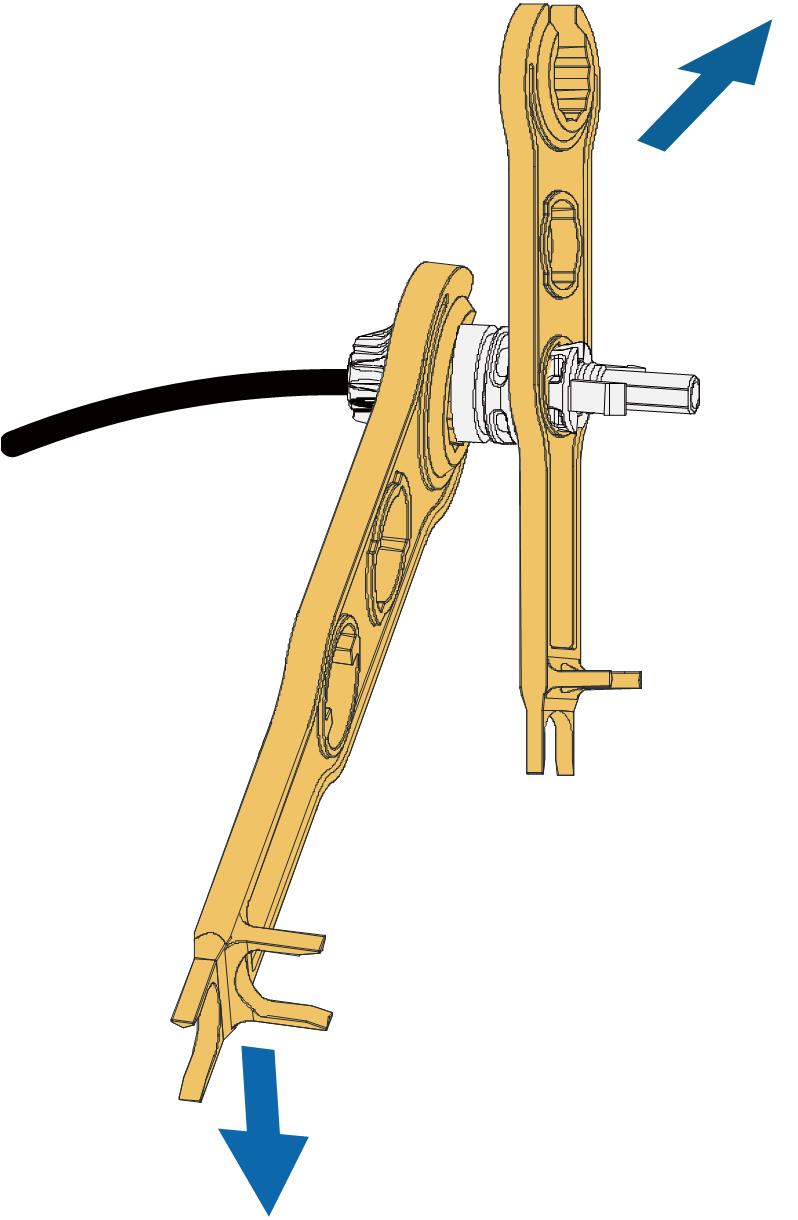

  4. 拧紧锁紧螺母。
  5. 检查确认光伏组串连接线缆的极性正确。
    Notice:

    如果直流输入极性接反，逆变器将处于故障或告警状态，不能正常运行。
