电气连接总览

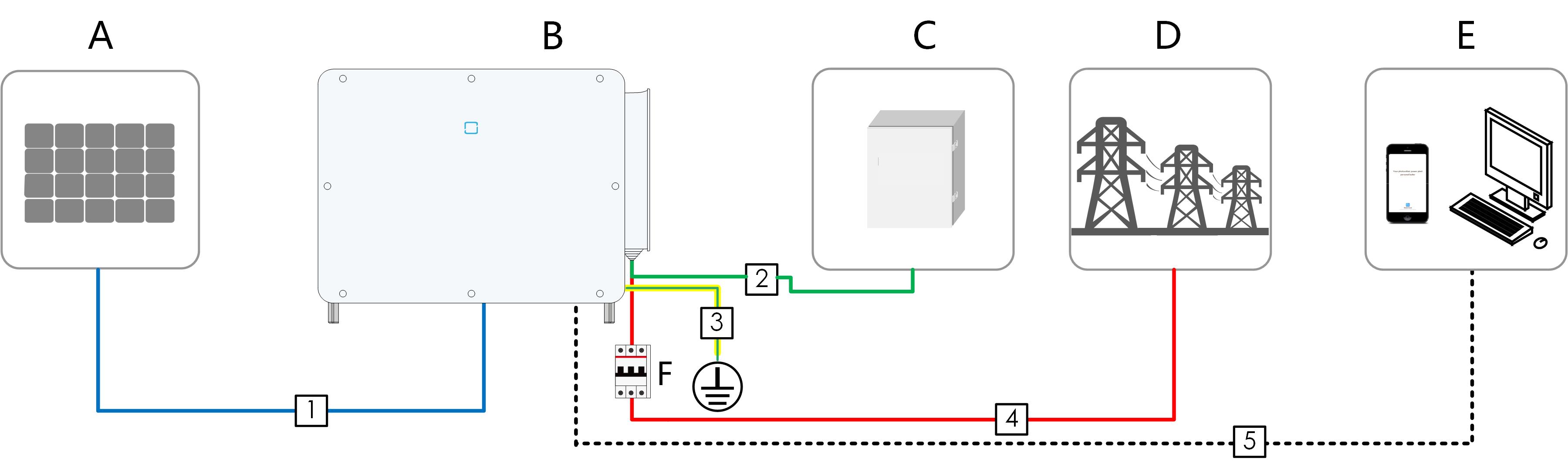

将逆变器连接至光伏系统包括：二次接地连接、电网连接以及光伏组串连接。


（A）光伏组串	（B）逆变器	（C）跟踪控制盒
（D）电网	（E）监控设备	（F）交流断路器

Table 1. 线缆要求
编号	名称	类型	规格要求
编号	名称	类型	外径（mm）	导体截面积（mm²）
1	直流线缆	满足1500V标准的光伏线缆	4.7~6.4	4~6
2	跟踪系统电源线缆	户外两芯铜线	8~18	0.5~10（推荐范围4~6）
3	二次接地线缆	户外单芯铜线	/	与交流线缆的PE线相同
4	交流线缆	户外四芯铜线	40~75	L1,L2,L3线：70~185 PE线：见Table 2
		户外三芯铜线户外接地线	L1,L2,L3线：40~75 PE线：15~32	L1,L2,L3线：70~185 PE线：见Table 2
		户外四芯铝线 *	40~75	L1,L2,L3线: 150~400 PE线：见Table 2
		户外三芯铝线 * 户外接地线	L1,L2,L3线：40~75 PE线：15~32	L1,L2,L3线: 150~400 PE线：见Table 2
5	通讯线缆	屏蔽双绞线	4~11	0.2~1.3

* 使用铝线时需要使用铜铝转接端子，详见铝制导线要求。

Table 2. 保护接地线缆要求
PE截面积要求	备注
S/2 S：交流相线截面积	仅适用于PE线与相线材质相同的情况。如材质不同，需保证PE线缆的等效电导与表格中的要求一致。
