功率调节参数
有功调节
点击进入界面，如下图所示。
名称 |
定义/设置说明 |
范围 |
|---|---|---|
故障后有功缓启 |
故障后有功缓启动功能开关。 |
使能/关闭 |
故障后有功缓起时间 |
缓启动从0–100%额定功率需要的时间。 |
1s~1200s |
有功速度控制 |
逆变器有功功率速率可设置功能开关。 |
使能/关闭 |
有功下降速度 |
逆变器有功功率每分钟下降值。 |
1%/min~6000%/min |
有功上升速度 |
逆变器有功功率每分钟上升值。 |
1%/min~6000%/min |
有功设置保持 |
下发限功率百分比保存开关。 |
使能/关闭 |
限功率开关 |
限制输出功率的开关。 |
使能/关闭 |
限功率百分比 |
限制输出功率为额定功率的百分比。 |
0%~110% |
限功率0%关机 |
针对限功率到0是否为关机进行判断的开关。 |
使能/关闭 |
有功过载开关 |
使能情况下，限功率百分比设置超过100%，逆变器按照最大有功功率运行。 |
使能/关闭 |
无功调节
点击进入界面，如下图所示。
名称 |
定义/设置说明 |
范围 |
|---|---|---|
夜间SVG开关 |
夜间SVG功能开关。 |
使能/关闭 |
夜间SVG无功比例 |
夜间SVG设置的无功比例值。 |
-100% ~ 0% / 0% ~ 100% |
无功设置保持 |
无功设置是否掉电功能开关。 |
使能/关闭 |
无功闭环控制 |
无功实现闭环控制的开关。 |
使能/关闭 |
无功调节模式 |
无功调节模式选择。 |
关闭/PF/Qt/Q(P)/Q(U) |
逆变器提供无功功率调节功能。使用“无功调节模式”参数开启功能并选择适当的调节模式。
调节模式 |
说明 |
|---|---|
Off |
功率因数(PF)限定为+1.000 |
PF |
由功率因数PF设置来调节无功功率 |
Qt |
由无功功率限制来调节无功功率 |
Q(P) |
由有功功率来调节无功功率 |
Q(U) |
无功功率所占比例将随电网电压变化而改变 |
“Off”模式
无功调节模式关闭。功率因数限定为+1.000。
“PF”模式
功率因数为固定值，无功功率设定值根据当前功率计算。PF范围为（-1.0到–0.8）和（+0.8到+1.0）。
PF设置为正值，则降低电网电压。
PF设置为负值，则抬升电网电压。
“Qt”模式
在Qt模式下，系统额定无功功率为固定值，系统根据输送的无功比例设置注入无功功率。“无功比例设置”通过阳光云App进行设置。
无功比例设置的范围为0~100%或0~-100%，分别对应电感式和电容式无功功率调节的范围。

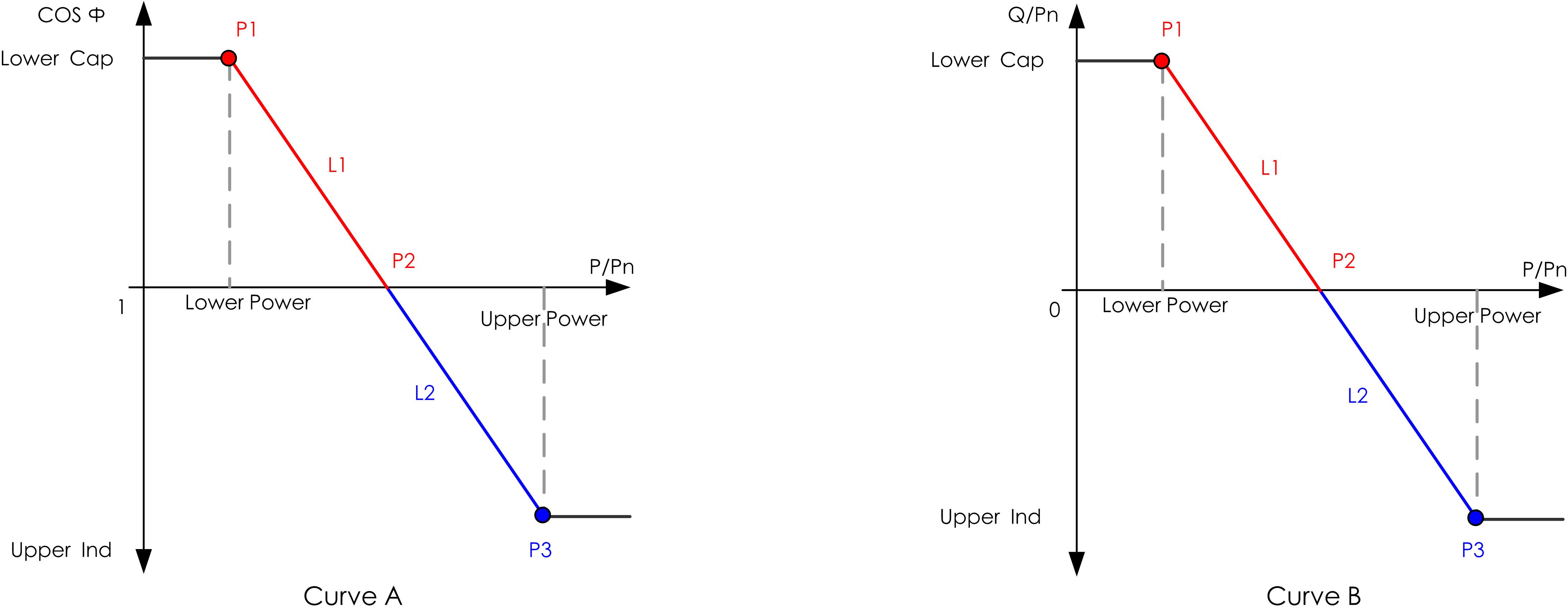

“Q(P)”模式
名称 |
定义/设置说明 |
范围 |
|---|---|---|
无功响应 |
无功响应功能开关 |
使能/关闭 |
无功响应时间 |
无功响应完成的时间 |
0.1s~600.0s |
Q(P)曲线 |
根据当地法规选择对应的曲线 |
曲线A/曲线 B/曲线 C* |
QP_P1 |
Q(P)模式曲线上P1点输出功率（百分比表示） |
0~100.0% |
QP_P2 |
Q(P)模式曲线上P2点输出功率（百分比表示） |
20.0%~100.0% |
QP_P3 |
Q(P)模式曲线上P3点输出功率（百分比表示） |
20.0%~100.0% |
QP_K1 |
Q(P)模式曲线上P1点功率因数 |
曲线 A/曲线 C:0.800~1.000 曲线 B: [-0.600~0.600]*有功过载率/1000 |
QP_K2 |
Q(P)模式曲线上P2点功率因数 |
|
QP_K3 |
Q(P)模式曲线上P3点功率因数 |
|
QP_EnterVoltage |
Q(P)功能开启使能的电压比例点 |
100.0%~110.0% |
QP_ExitVoltage |
Q(P)功能退出使能的电压比例点 |
90.0%~100.0% |
QP_ExitPower |
Q(P)功能退出使能的功率比例点 |
1.0%~100.0% |
QP_EnableMode |
无条件进入及退出Q(P)功能开关 |
是/否 |
*曲线 C为保留曲线，与曲线 A相同。
名称 |
定义/设置说明 |
范围 |
|---|---|---|
无功响应 |
无功响应功能开关。 |
使能/关闭 |
无功响应时间 |
无功响应完成的时间。 |
0.1s~600.0s |
Q(U)曲线 |
根据当地法规选择对应的曲线 |
曲线 A/曲线 B/曲线 C* |
滞环比 |
Q(U)模式曲线上的电压滞环比例 |
0~5.0% |
QU_V1 |
Q(U)模式曲线上P1点电网电压限值 |
80.0%~100.0% |
QU_Q1 |
Q(U)模式曲线上P1点Q/Sn值 |
[-60.0%-0]* 过载率/1000 |
QU_V2 |
Q(U)模式曲线上P2点电网电压限值 |
80.0%~100.0% |
QU_Q2 |
Q(U)模式曲线上P2点Q/Sn值 |
[-60.0%-60.0%]* 过载率/1000 |
QU_V3 |
Q(U)模式曲线上P3点电网电压限值 |
100.0%~120.0% |
QU_Q3 |
Q(U)模式曲线上P3点Q/Sn值 |
[-60.0%-60.0%]* 过载率/1000 |
QU_V4 |
Q(U)模式曲线上P4点电网电压限值 |
100.0%~120.0% |
QU_Q4 |
Q(U)模式曲线上P4点Q/Sn值 |
[0-60.0%]* 过载率/1000 |
QU_EnterPower |
Q(U)功能开启使能的有功功率点 |
20.0%~100.0% |
QU_ExitPower |
Q(U)功能退出使能的有功功率点 |
1.0%~20.0% |
QU_EnableMode |
无条件进入及退出Q(U)功能开关。 |
是/否/限定PF值 |
QU_Limited PF Value |
Q(U)功能使能的PF值 |
0-1.00 |
**曲线 C为保留曲线，与曲线 A相同。
