交流侧接线

  1. 断开交流侧断路器并防止其意外地重新连上。

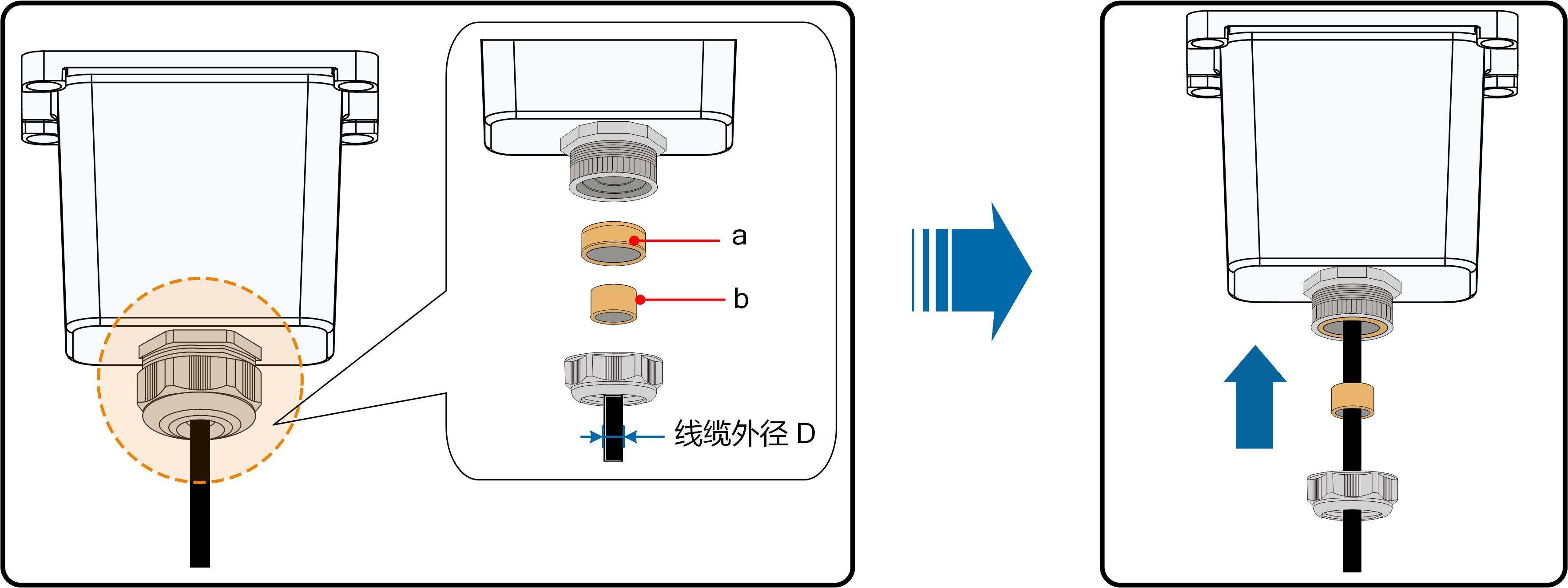

  2. 取出交流防水罩，拧开防水接头的锁紧螺母，取出密封圈。根据线缆外径选择密封圈。将线缆依次穿入锁紧螺母，密封圈，防水罩。

    线径D（mm）

    密封圈组合

    12~18

    a+b

    18~25

    a

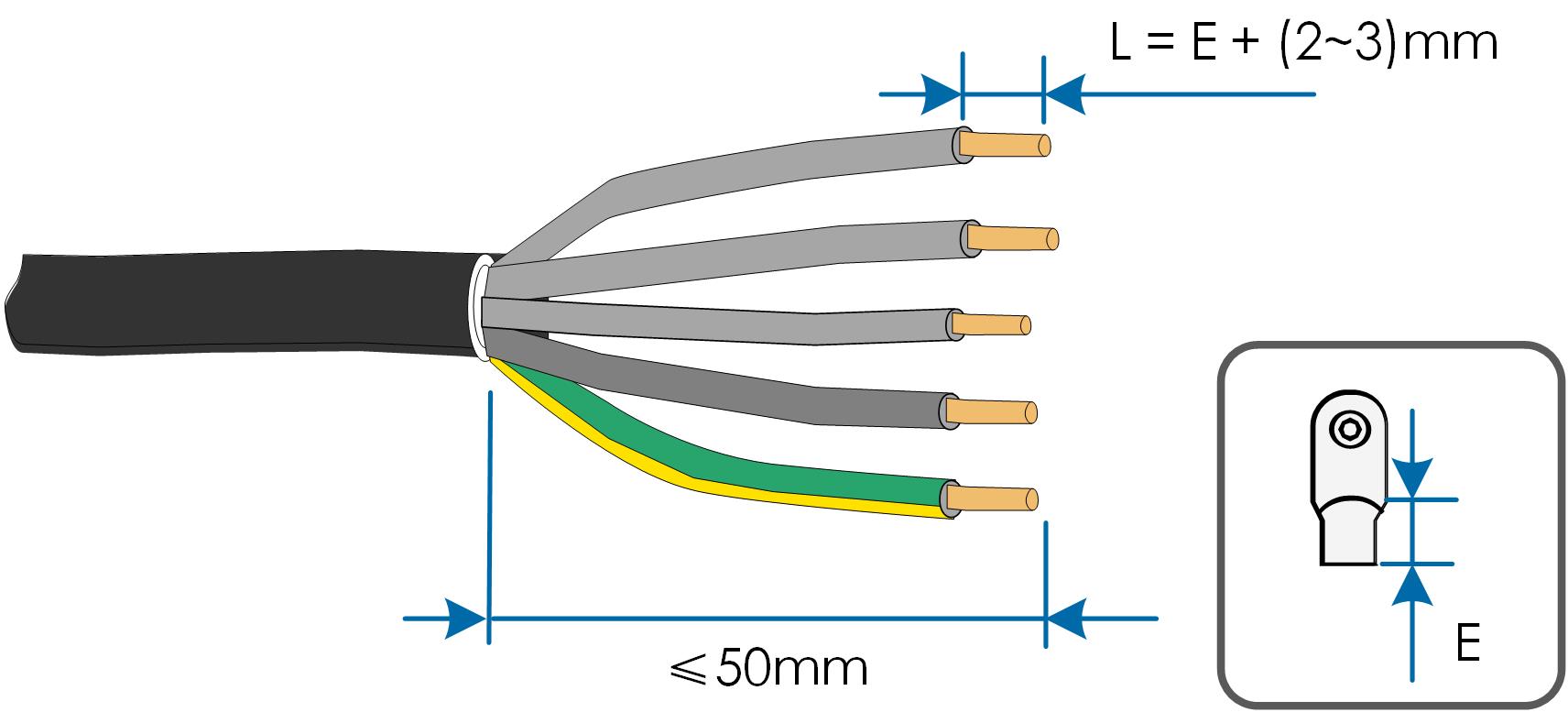

  3. 按照图示要求剥掉一定长度的防护层及绝缘层。

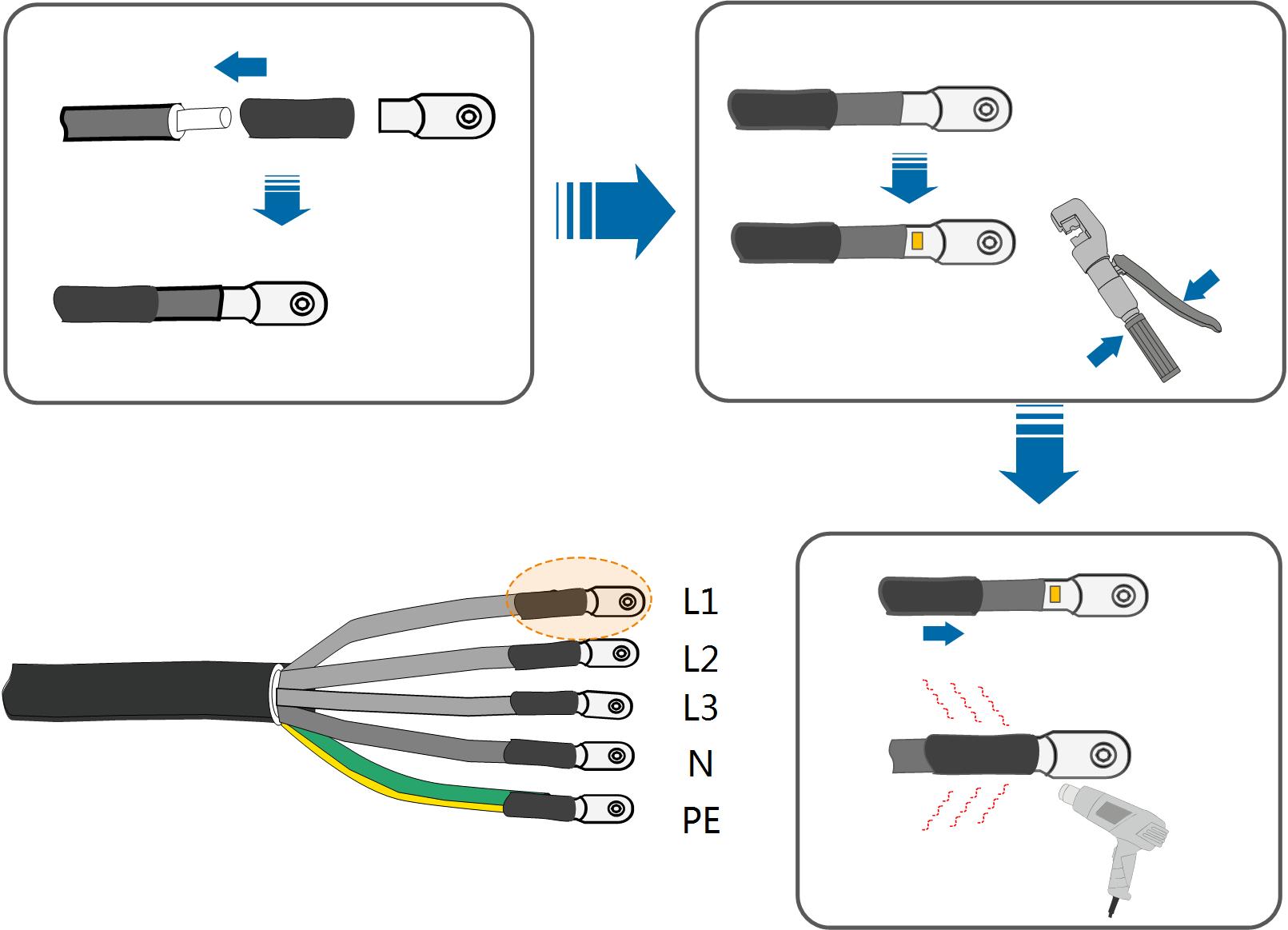

  4. 制作线缆，压接OT/DT 端子。

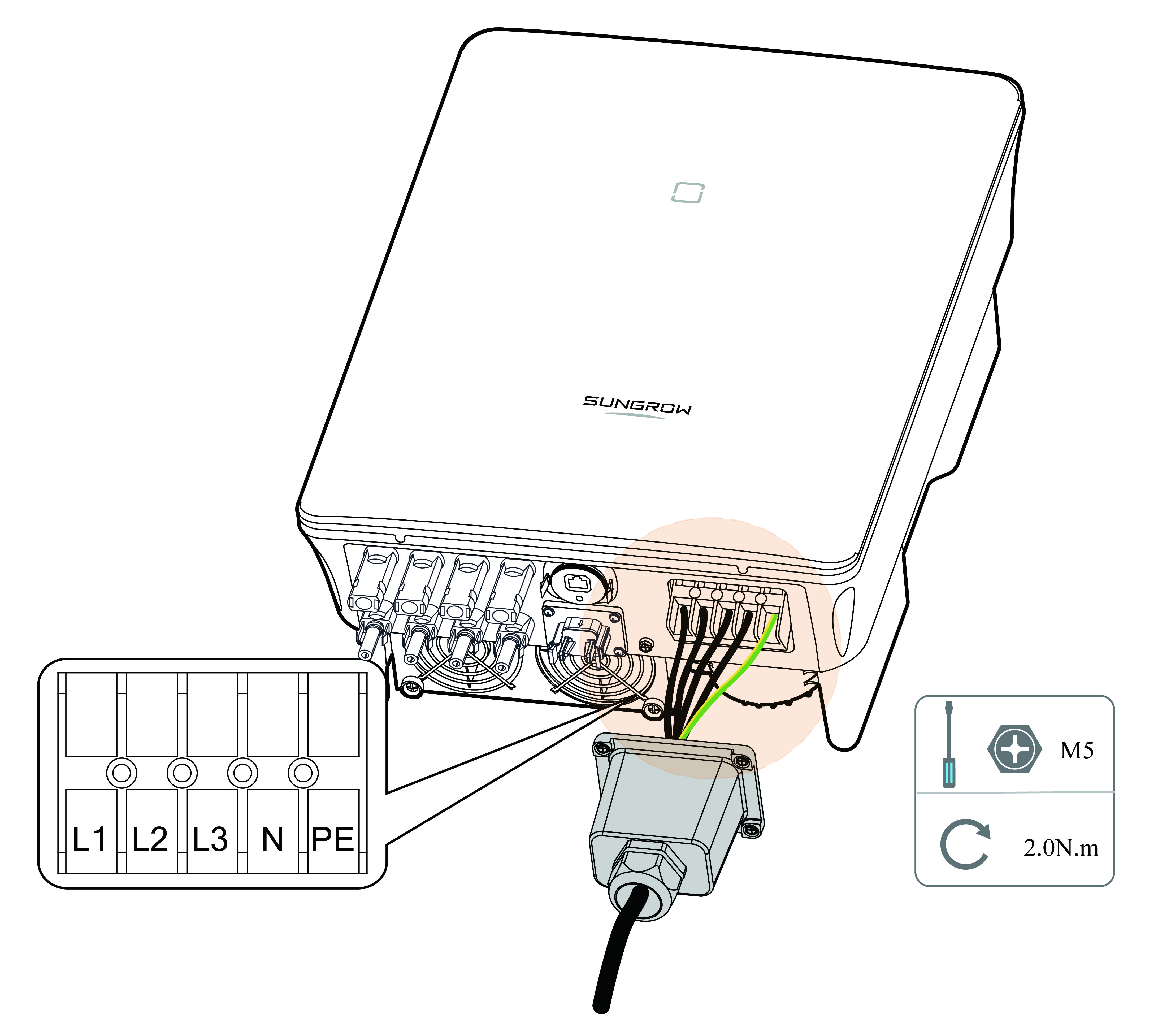

  5. 固定线缆至对应端子。向外拉动线缆确认已经连接牢固。
    Notice: 特别注意“PE”线缆和“N”线缆的位置。如果相线接到“PE”或“N”线缆的端子上，可能导致逆变器永久性损坏。

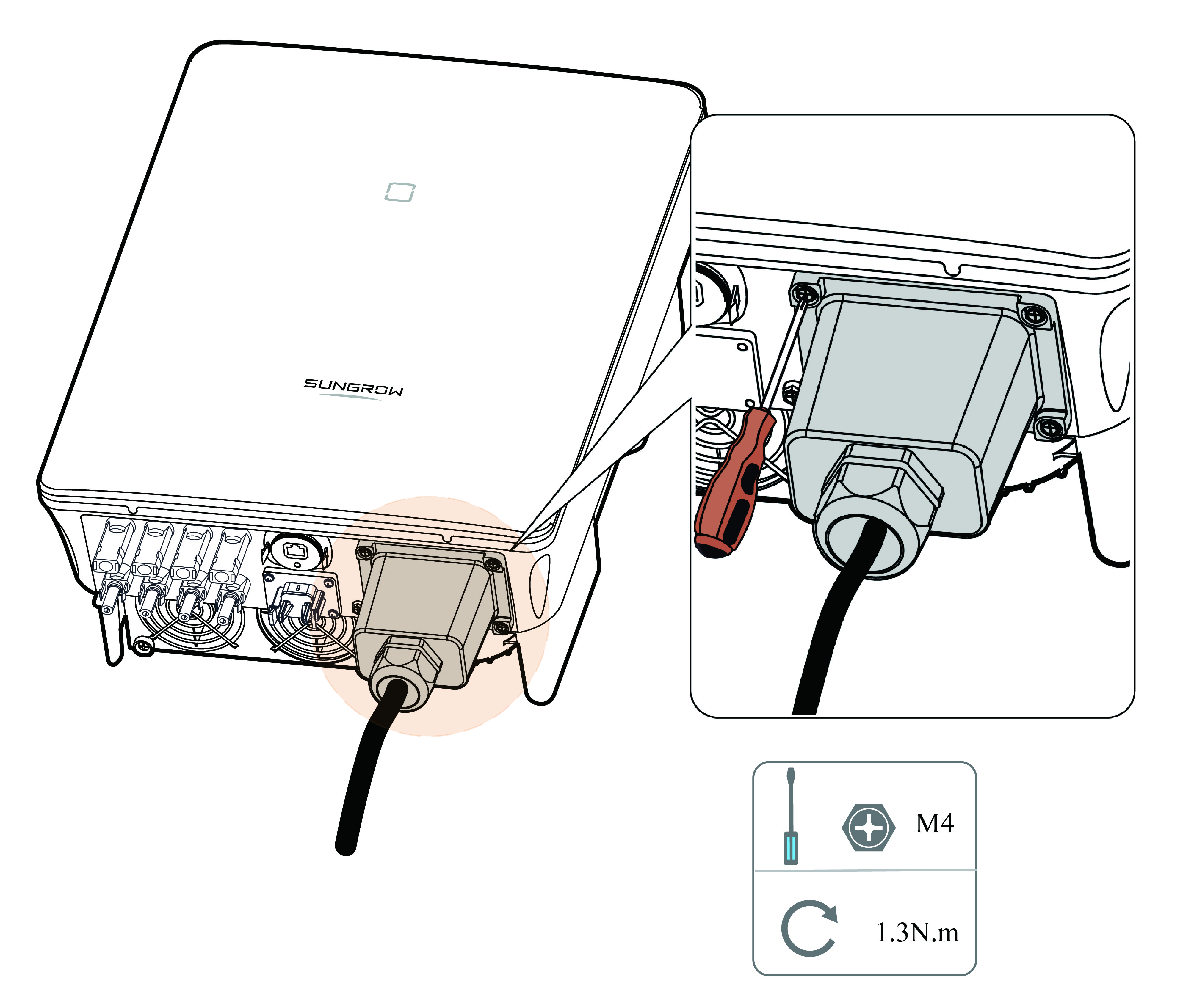

  6. 使用发货附件中的4颗M4x10螺钉将交流防水罩紧固至逆变器底部，紧固力矩1.3N·m。

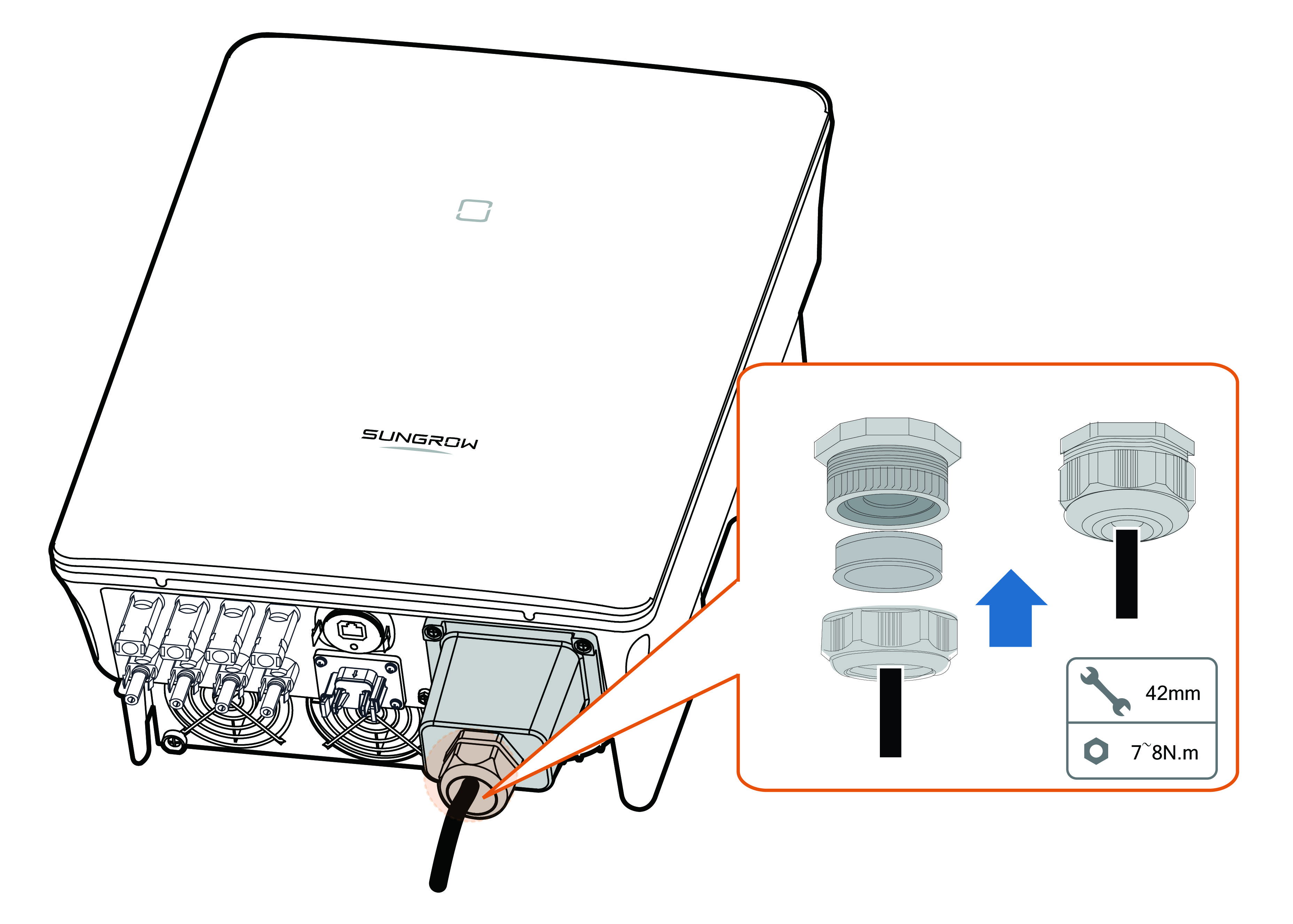

  7. 向后轻轻拉动线缆，顺时针拧紧锁紧螺母。
