电气连接总览

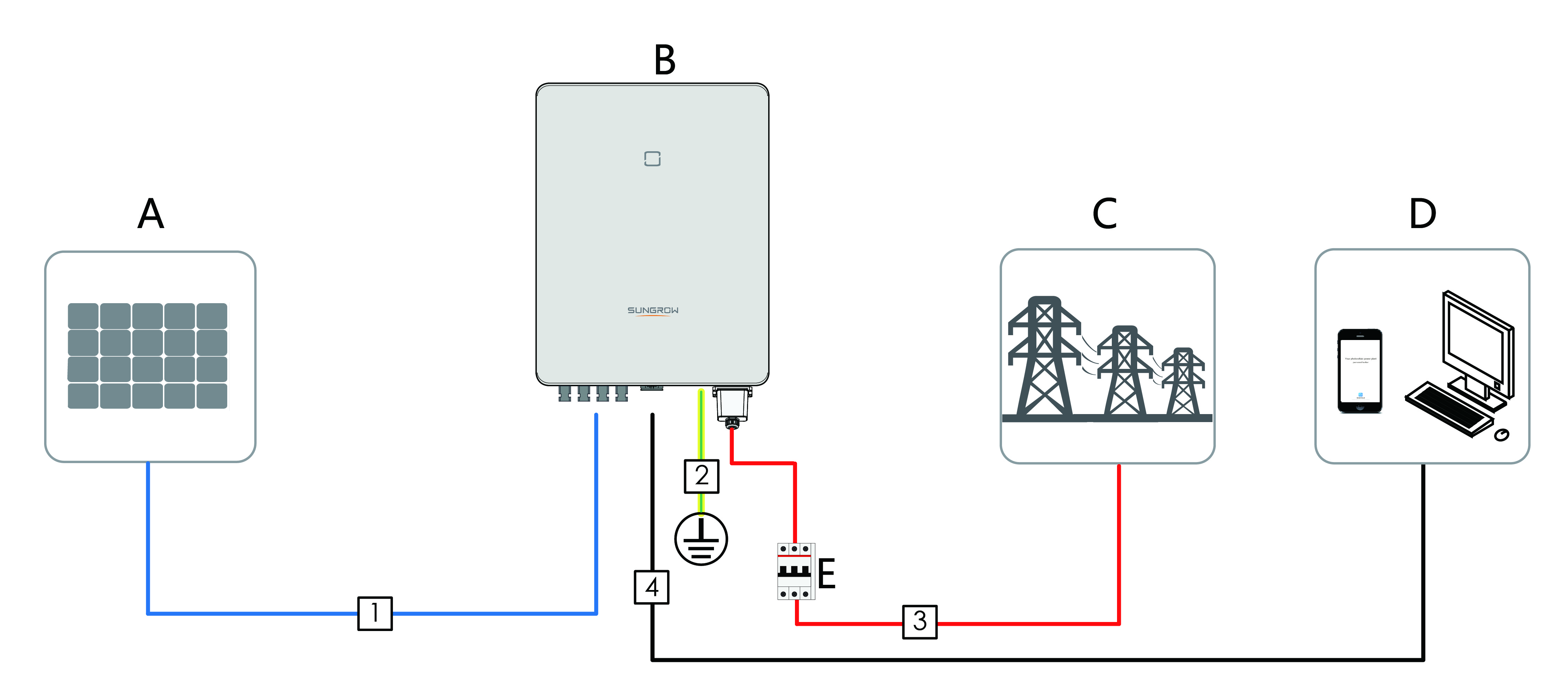

将逆变器连接至光伏系统包括：二次接地连接、电网连接以及光伏组串连接。
(A) 光伏组串 |
(B) 逆变器 |
(C) 电网 |
(D) 监控设备 |
(E) 交流断路器 |
- |
编号 |
名称 |
类型 |
规格要求 |
|
|---|---|---|---|---|
外径（mm） |
导体截面积（mm2） |
|||
1 |
直流线缆 |
最大耐受电压1100V的多芯光伏线缆 |
6~9 |
2.5~6 |
2 |
二次接地线缆 |
户外单芯铜线 |
/ |
与交流线缆的PE线相同 |
3 |
交流线缆 |
户外铜芯线缆 |
SG8.0RT-20/SG10RT-20/SG12RT-20：12~18 |
SG8.0RT-20/SG10RT-20/SG12RT-20：4~6，推荐值5 |
SG15RT-20/SG17RT-20/SG20RT-20/SG23RT-20/SG25RT-20：18~25 |
SG15RT-20/SG17RT-20/SG20RT-20：6~12，推荐值10 |
|||
SG23RT-20/SG25RT-20：7~14，推荐值12 |
||||
