端子介绍

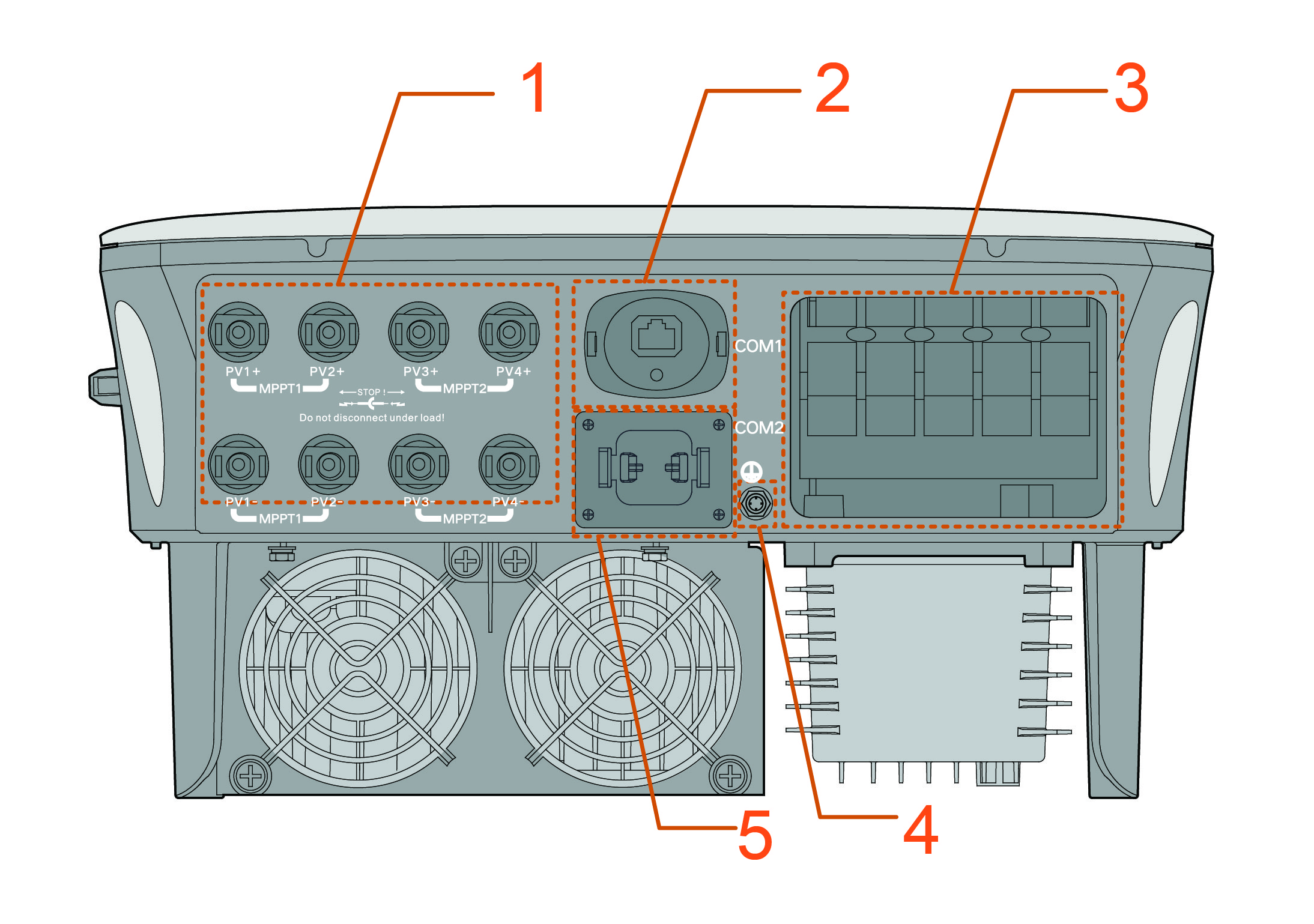

外部接线端子位于逆变器底部，如下图所示。

Figure 1. 接线端子介绍

*此图仅供参考，请以实物为准！

编号

名称

丝印

备注

1

直流输入端子

PV1+，PV1-，PV2+，PV2-，PV3+，PV3-，PV4+，PV4-
MC4光伏连接器：

  • SG8.0RT-20、SG10RT-20、SG12RT-20：2对端子；

  • SG15RT-20：3对端子；

  • SG17RT-20、SG20RT-20、SG23RT-20、SG25RT-20：4对端子。

2

通讯端子

COM1

适配GPRS通讯模块。

3

交流输出端子

-

与电网连接，使用发货附件中的接线盒进行接线。

4

保护性接地端子

二次保护性接地端子，用于逆变器的可靠接地。
