组装直流连接器

Caution:

  • 若直流最大输入电压不超过1000V，请使用发货附件中的MC4直流端子。

  • 若直流最大输入电压超过1000V，请使用MC4-Evo2直流端子，如需订购请联系阳光电源股份有限公司。

  • 请按照以上要求选用正确的端子，否则造成的设备损坏将不在质保范围内。

Note:

为确保逆变器达到IP66的防护等级，只能使用供货提供的连接器。

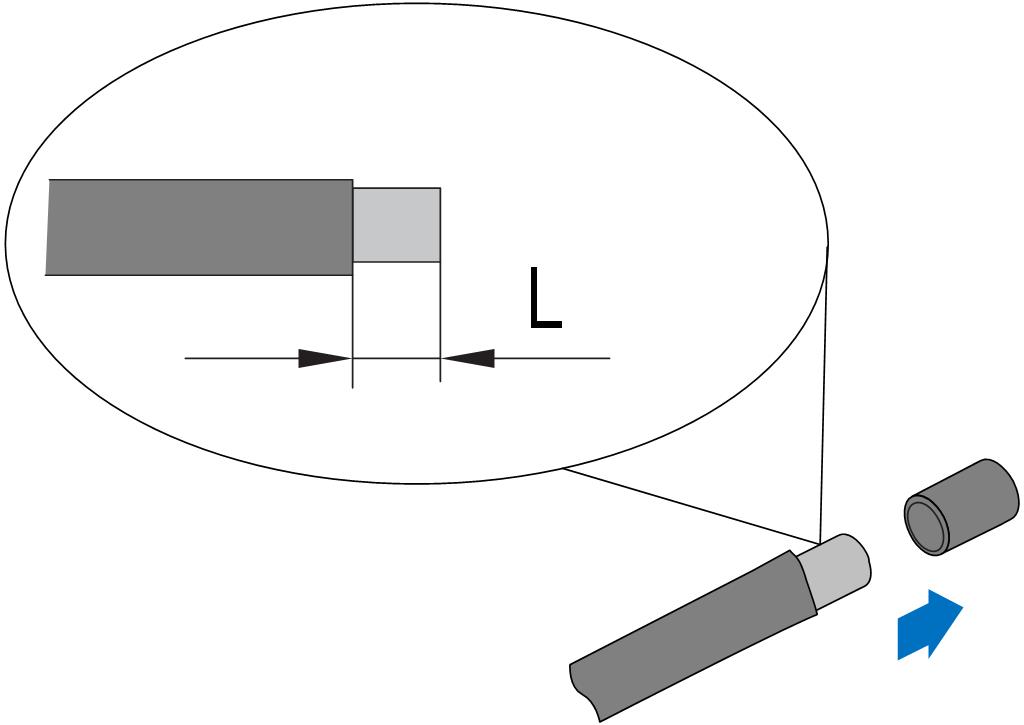

  1. 剥去所有直流线缆绝缘层约7mm。

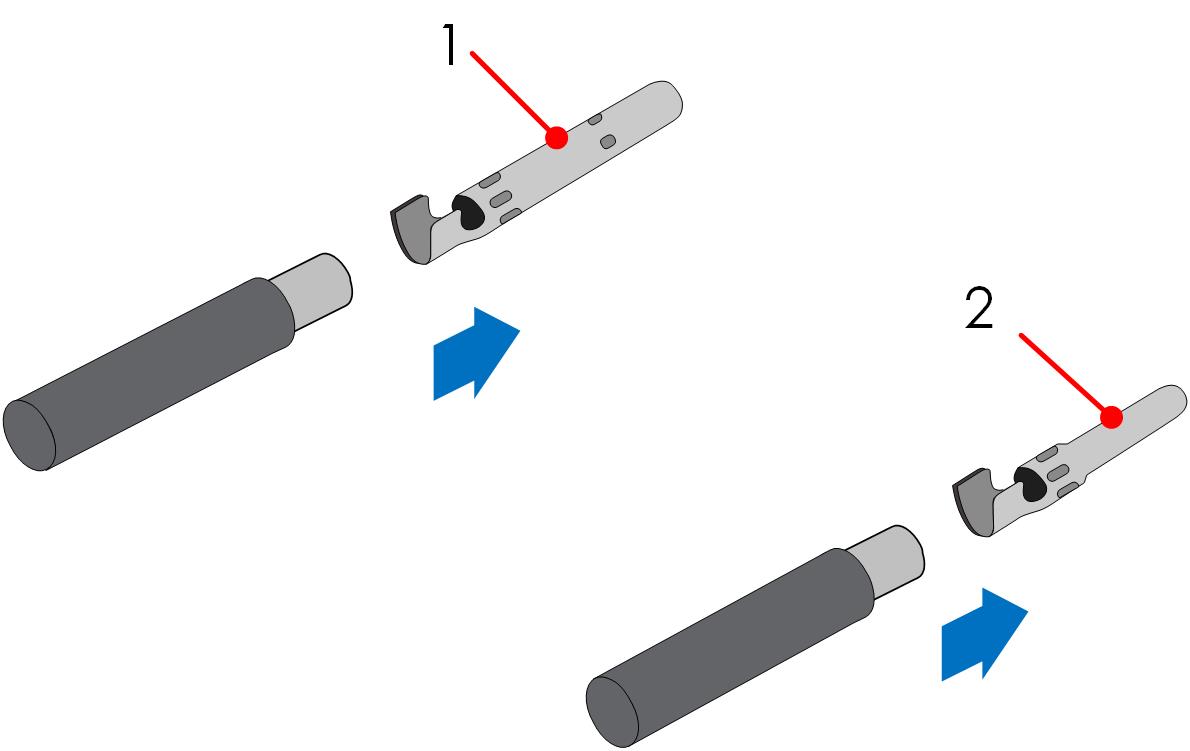

  2. 利用压线钳将电缆线端集束在接线端子。
    (1) 正极冷压端子 (2) 负极冷压端子

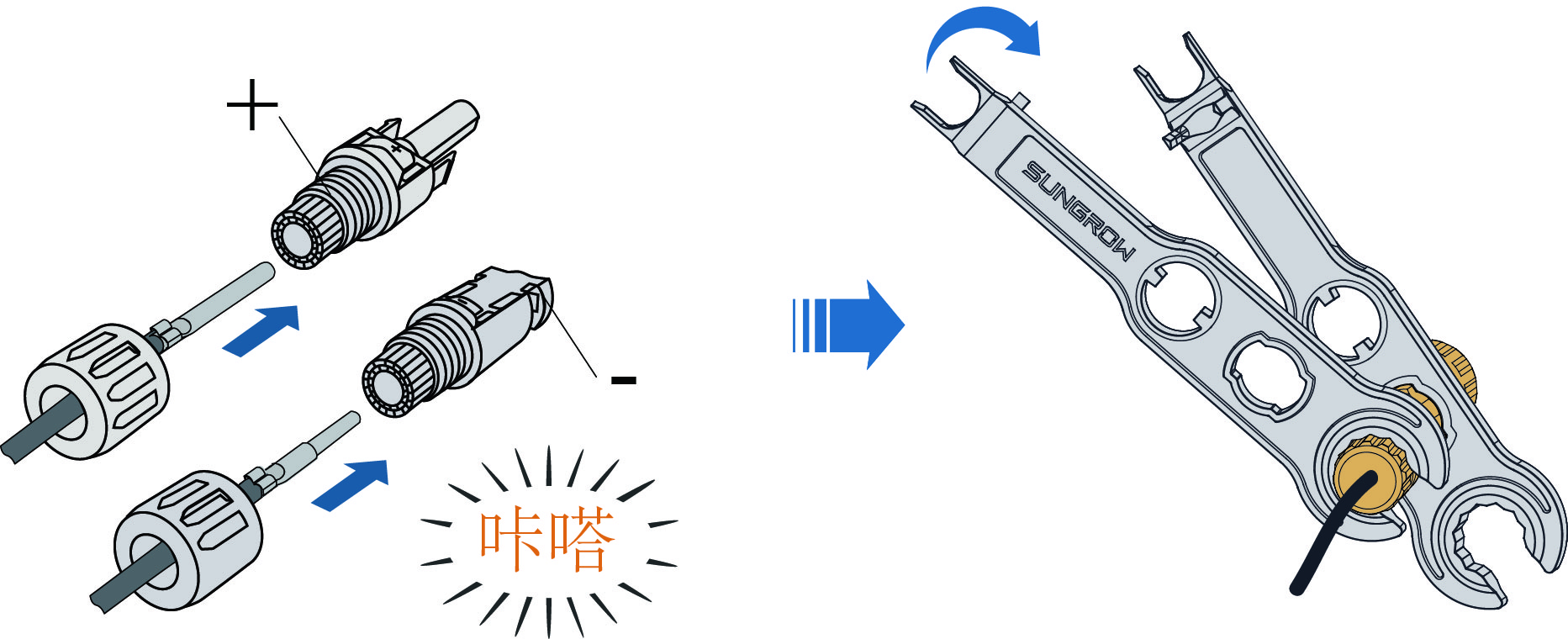

  3. 将电缆穿过电缆密封套，插入绝缘套筒直到其扣紧。轻拉线缆确保已连接紧固。使用2.5 ~ 3N·m的力将密封套和绝缘套筒紧固。
  4. 检查确认光伏组串连接线缆的极性正确。
    Notice: 如果直流输入极性接反，逆变器将处于故障或告警状态，不能正常运行。
