接线步骤

  1. 断开交流侧断路器并防止其意外地重新连上。

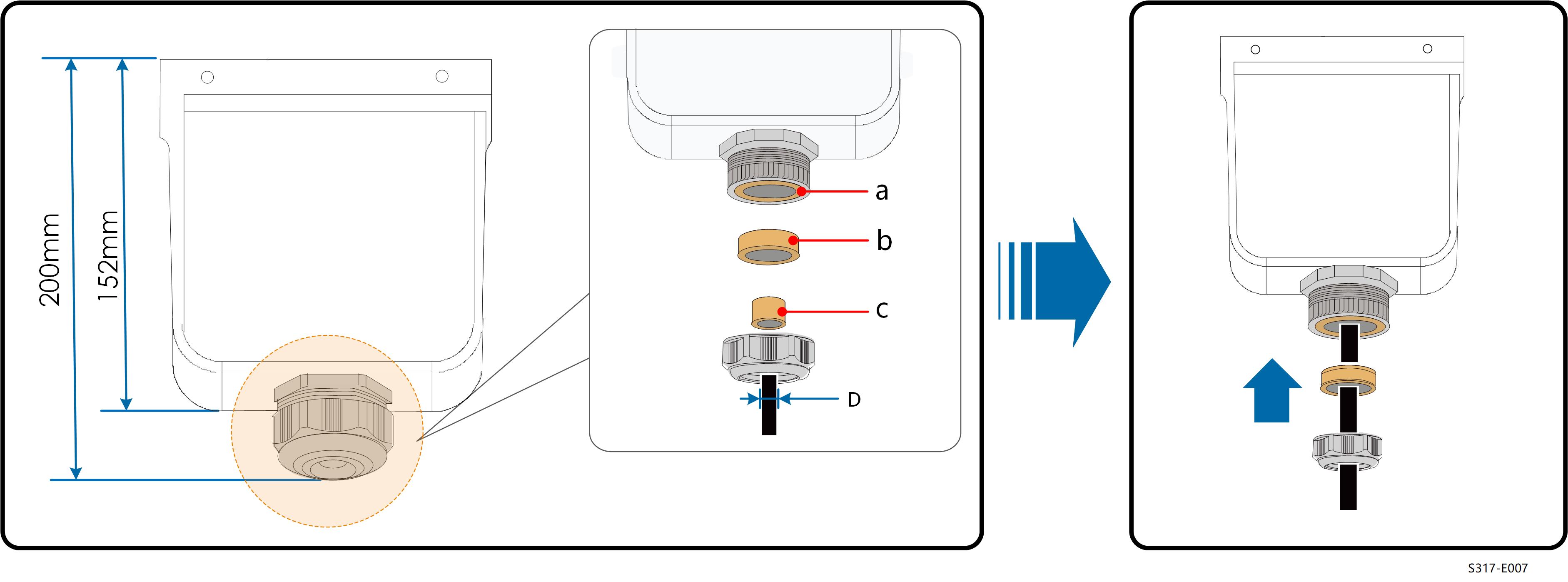

  2. 取出交流接线盒，拧开防水接头的锁紧螺母，取出密封圈。根据线缆外径选择密封圈。将线缆依次穿入锁紧螺母，密封圈，接线盒。
    线径D(mm) 密封圈组合
    18 ~ 24 a+b+c
    24 ~ 30 a+b
    30 ~ 38 a

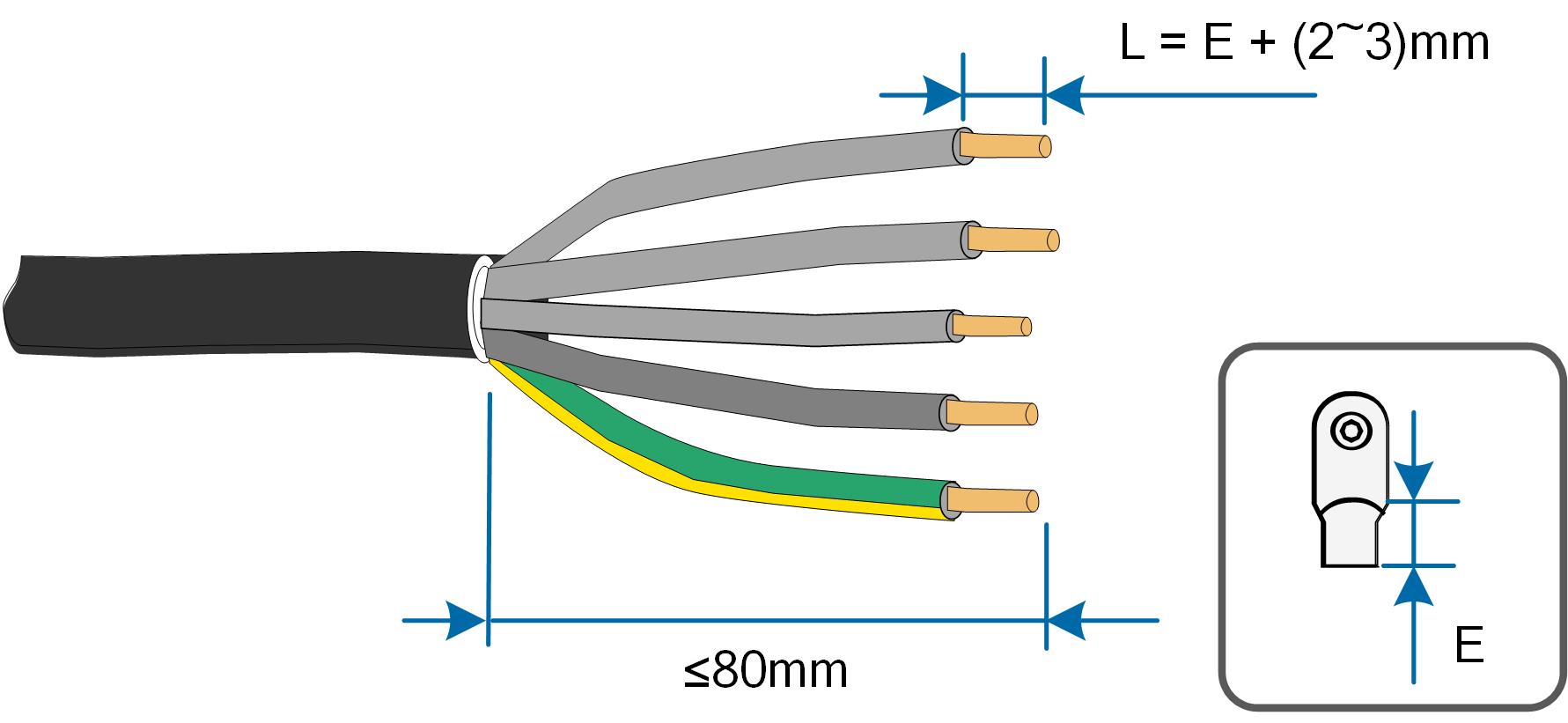

  3. 制作线缆，压接OT/DT 端子。

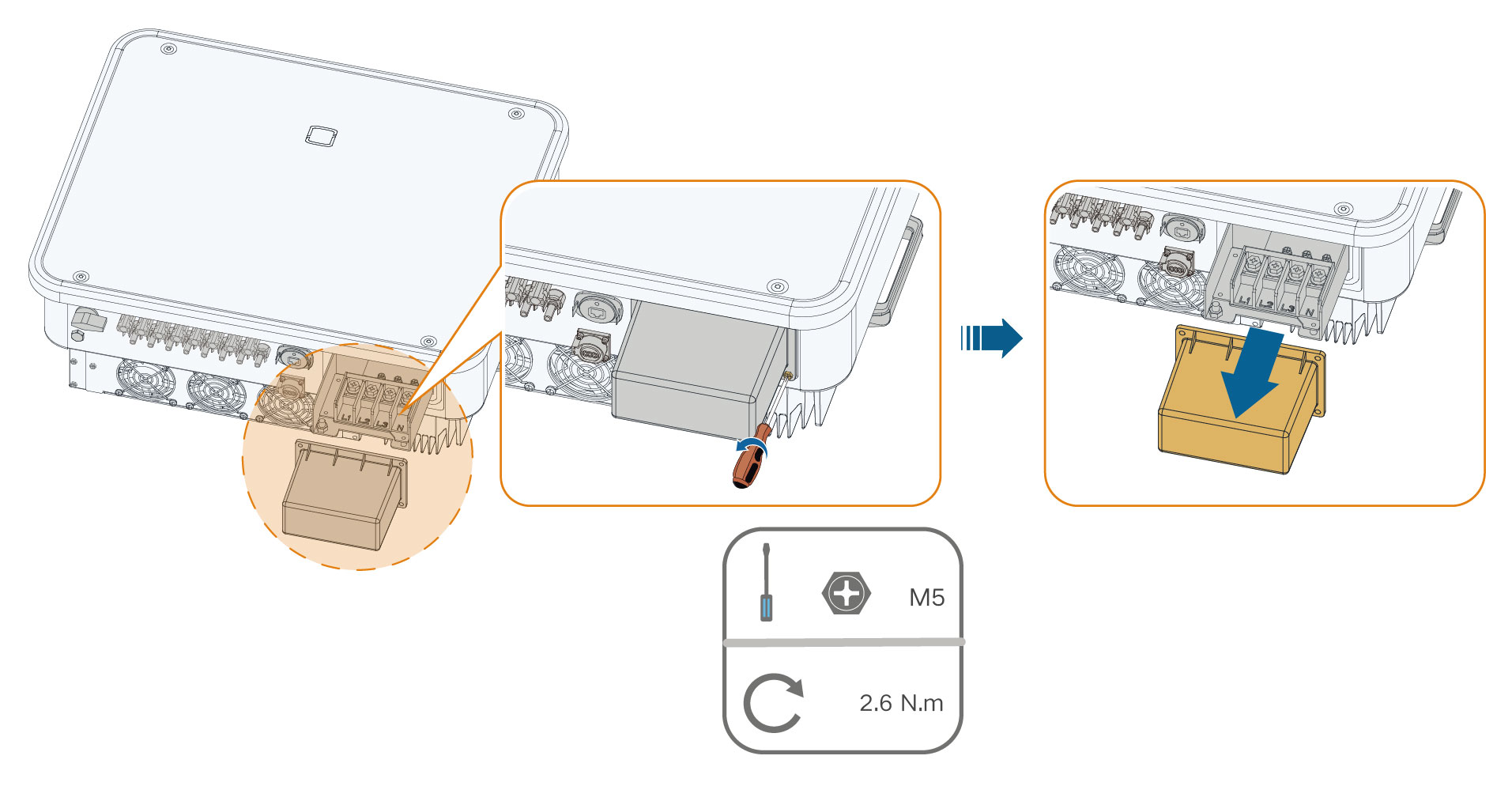

  4. 移去交流防护盒。

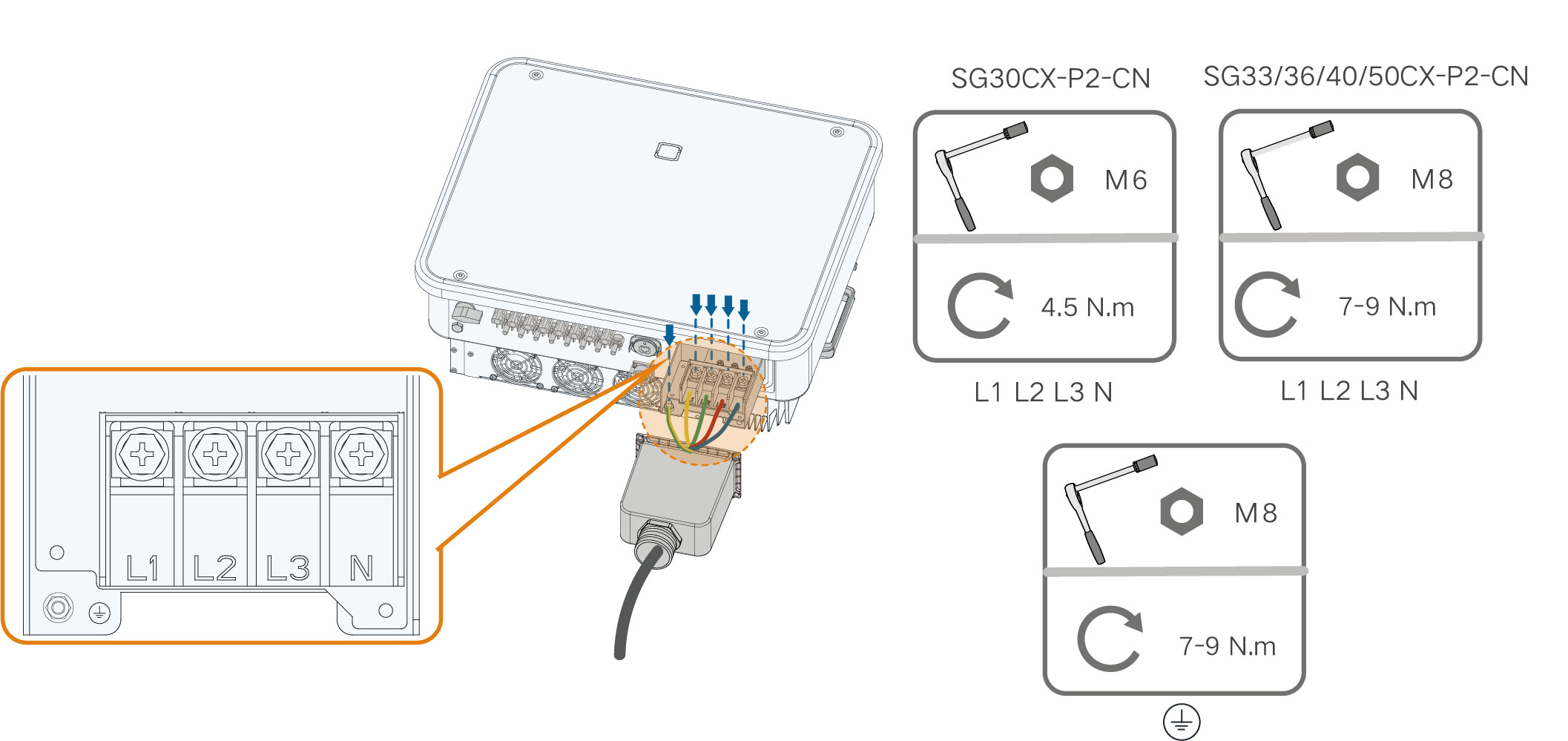

  5. 固定线缆至对应端子。向外拉动线缆确认已经连接牢固。
    Notice:

    观察“PE”线缆和“N”线缆的位置。如果相线接到“PE”或“N”线缆的端子上，可能导致逆变器永久性损坏。

    Note:

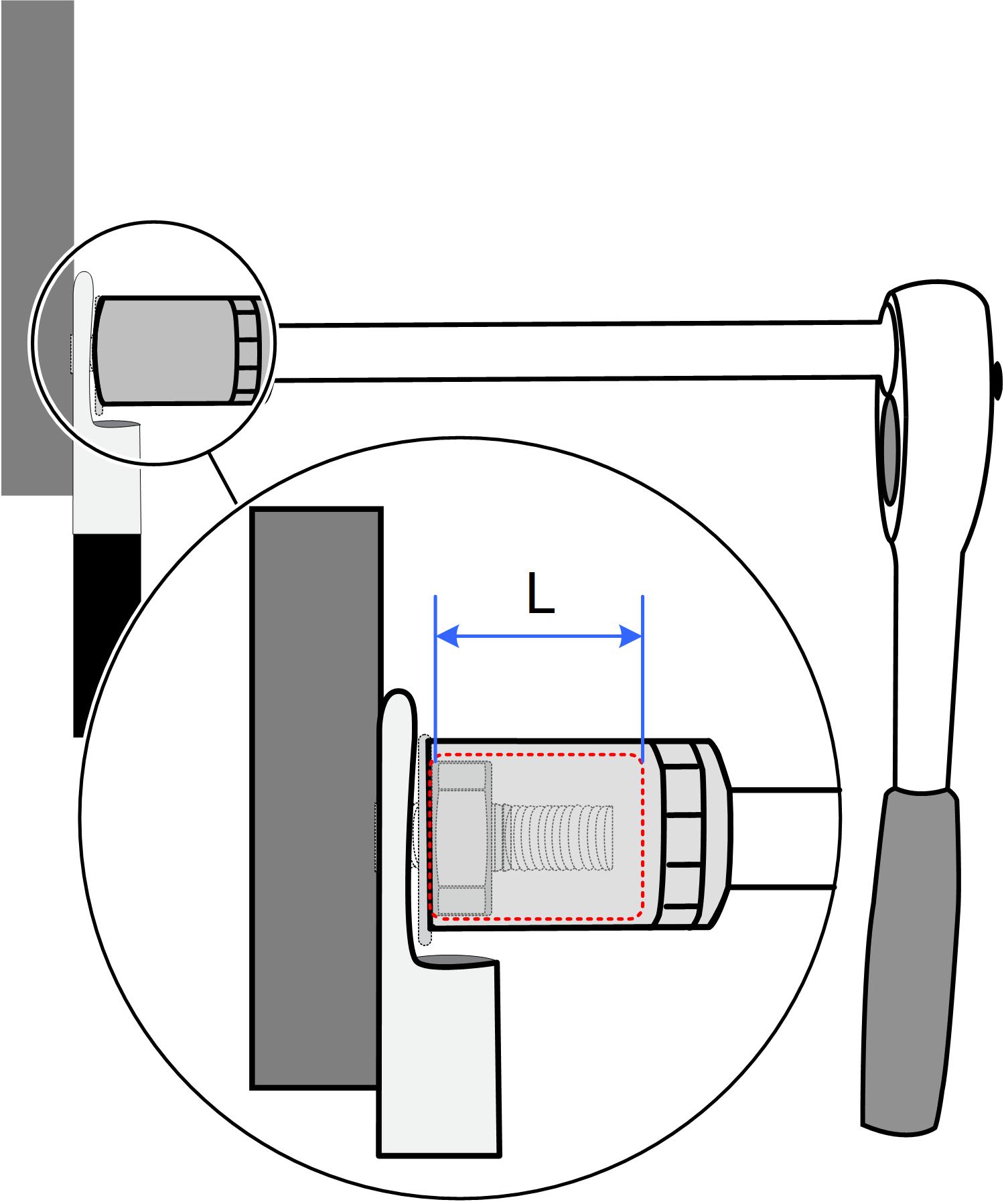

    请保证选用套筒的内部深度L≥18mm

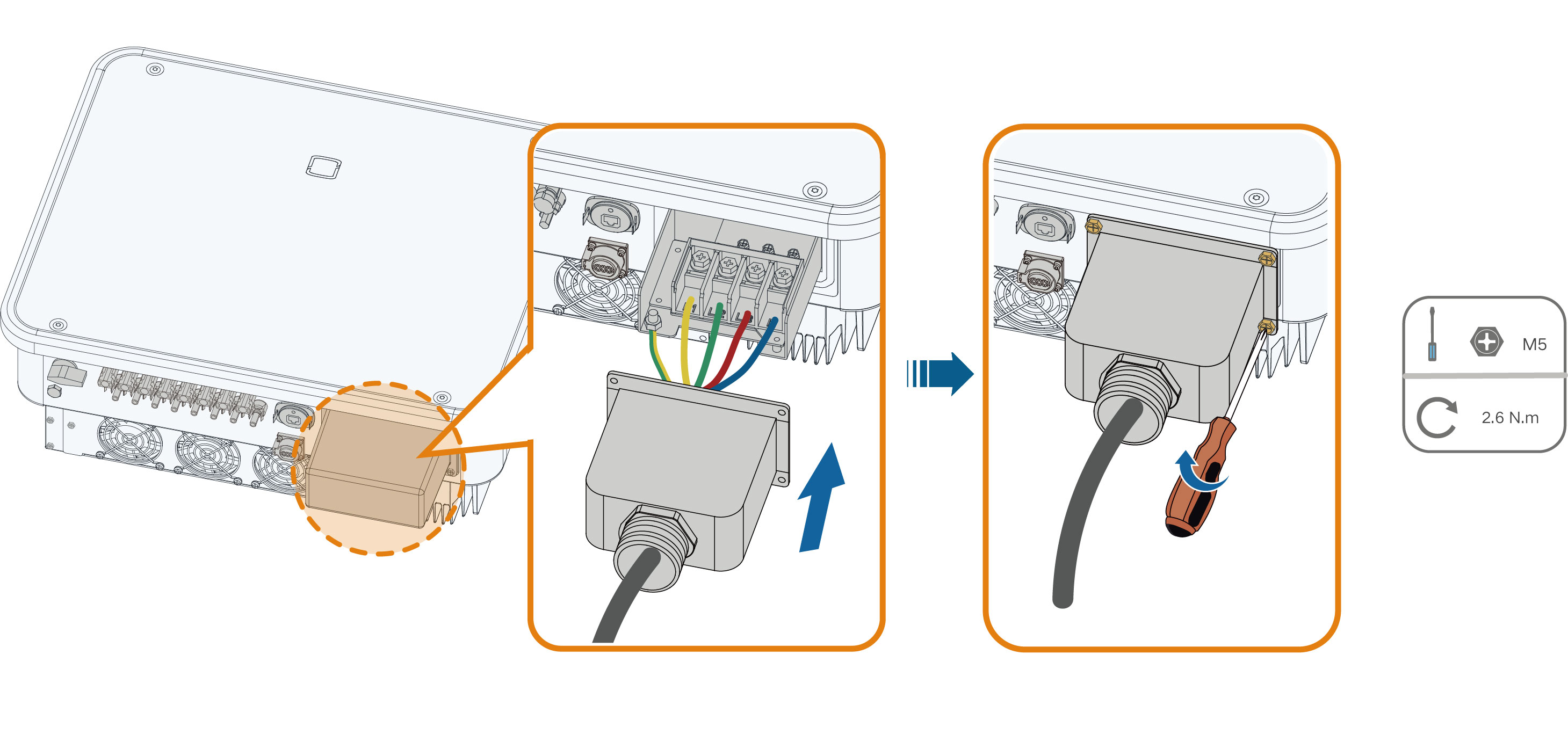

  6. 固定接线盒。

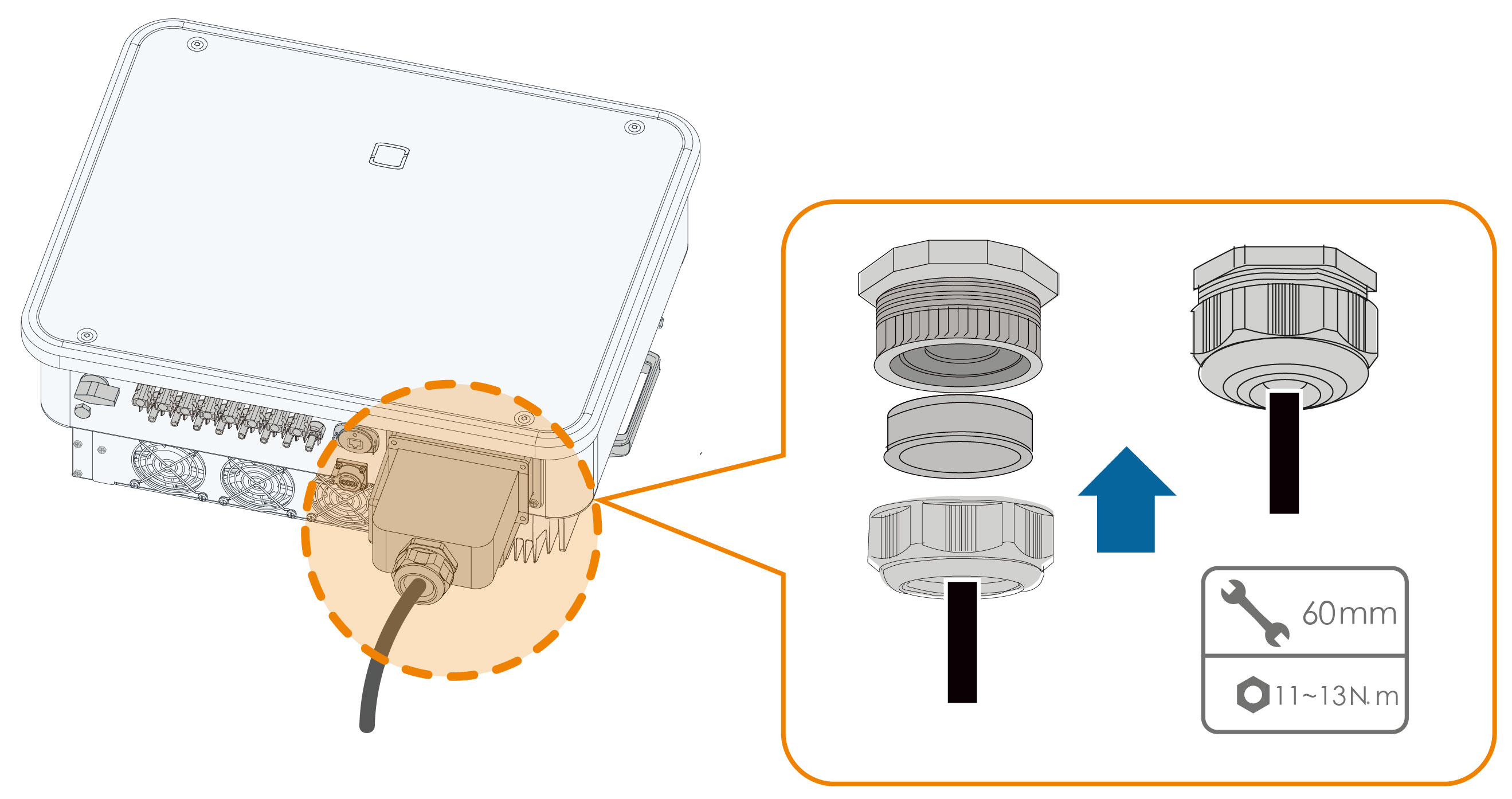

  7. 向后轻轻拉动线缆，顺时针拧紧锁紧螺母。
