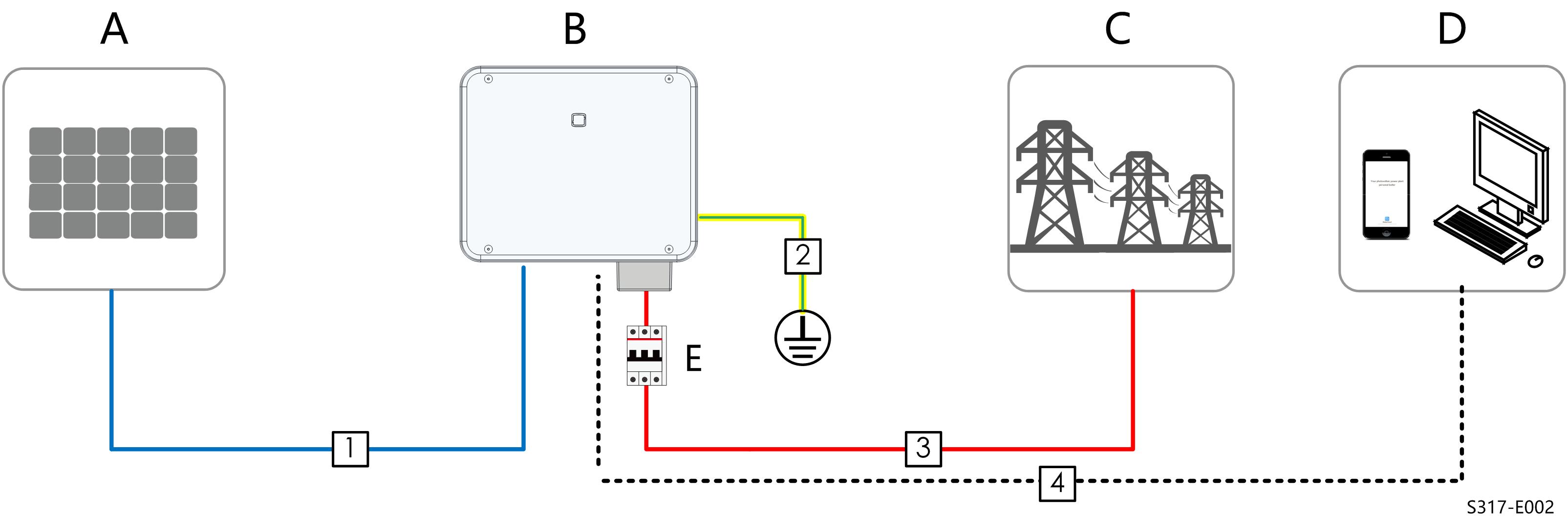

电气连接总览

将逆变器连接至光伏系统包括：外部接地连接、电网连接以及光伏组串连接。


（A）光伏组串	（B）逆变器	（C）电网
（D）监控设备	（E）交流断路器

Table 1. 线缆要求
编号	名称	类型	规格要求
编号	名称	类型	外径（mm）	导体截面积（mm²）
1	直流线缆	最大耐受电压 1100V的多芯光伏线缆	6~9	4~6
2	外部接地线缆	户外单芯铜线	/	与交流线缆的PE线相同
3	交流线缆	户外四芯/五芯铜线	18~38	L1,L2,L3,N线：16~35（适用于SG30/33/36/40CX-P2-CN） PE线：16**（适用于SG30/33/36/40CX-P2-CN）
		户外四芯/五芯铜线	18~38	L1,L2,L3,N线：35~50（适用于SG50CX-P2-CN） PE线：见Table 2（适用于SG50CX-P2-CN）
		户外四芯/五芯铝线*	18~38	L1,L2,L3,N线：35~50（适用于SG50CX-P2-CN） PE线：见Table 2（适用于SG50CX-P2-CN）
4	通讯线缆	屏蔽双绞线	4~11	0.5~1

*使用铝线时需要使用铜铝转接端子，详见铝制导线要求。

**仅适用于PE线与相线材质相同的情况。如材质不同，需保证PE线缆的等效电导与表格中的16mm²要求一致。

Table 2. 保护接地线缆要求
PE截面积要求	备注
S/2 S：交流相线截面积	仅适用于PE线与相线材质相同的情况。如材质不同，需保证PE线缆的等效电导与表格中的要求一致。
