接口说明

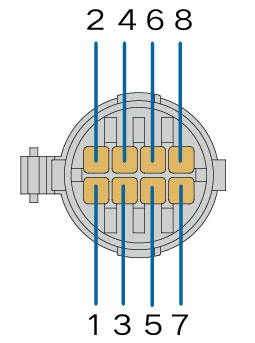

逆变器通讯端子位于逆变器底部，如下图所示。
端口 |
PIN |
定义 |
说明 |
|---|---|---|---|
RS485_1 |
2 |
A1,RS485差分信号+ |
用于逆变器级联或连接数据采集器等设备 |
4 |
A1,RS485差分信号+ |
||
6 |
B1,RS485差分信号- |
||
8 |
B1,RS485差分信号- |
||
RS485_2 |
1 |
A2，RS485差分信号+ |
用于连接电表装置 |
3 |
B2，RS485差分信号- |
||
5 |
/ |
/ |
|
PE |
7 |
屏蔽层接地 |
/ |
逆变器通讯端子位于逆变器底部，如下图所示。
端口 |
PIN |
定义 |
说明 |
|---|---|---|---|
RS485_1 |
2 |
A1,RS485差分信号+ |
用于逆变器级联或连接数据采集器等设备 |
4 |
A1,RS485差分信号+ |
||
6 |
B1,RS485差分信号- |
||
8 |
B1,RS485差分信号- |
||
RS485_2 |
1 |
A2，RS485差分信号+ |
用于连接电表装置 |
3 |
B2，RS485差分信号- |
||
5 |
/ |
/ |
|
PE |
7 |
屏蔽层接地 |
/ |
