OT/DT 端子要求

将交流线缆固定至端子排需要使用OT/DT端子，OT/DT端子的要求如下：

交流相线OT/DT端子要求

  • 规格：M6（SG30CX-P2–CN）；M8（SG33/36/40/50CX-P2–CN）

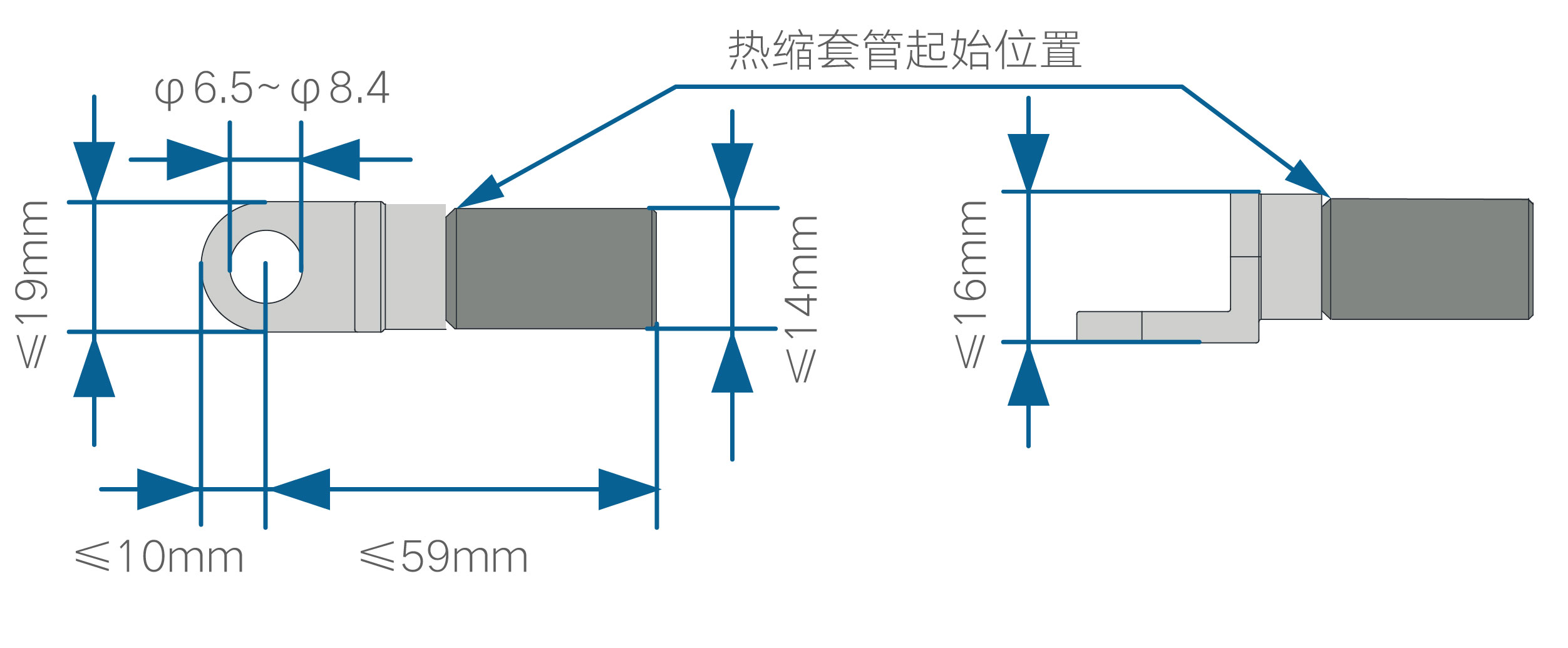

Figure 1. 端子压接后尺寸(SG30CX-P2–CN)

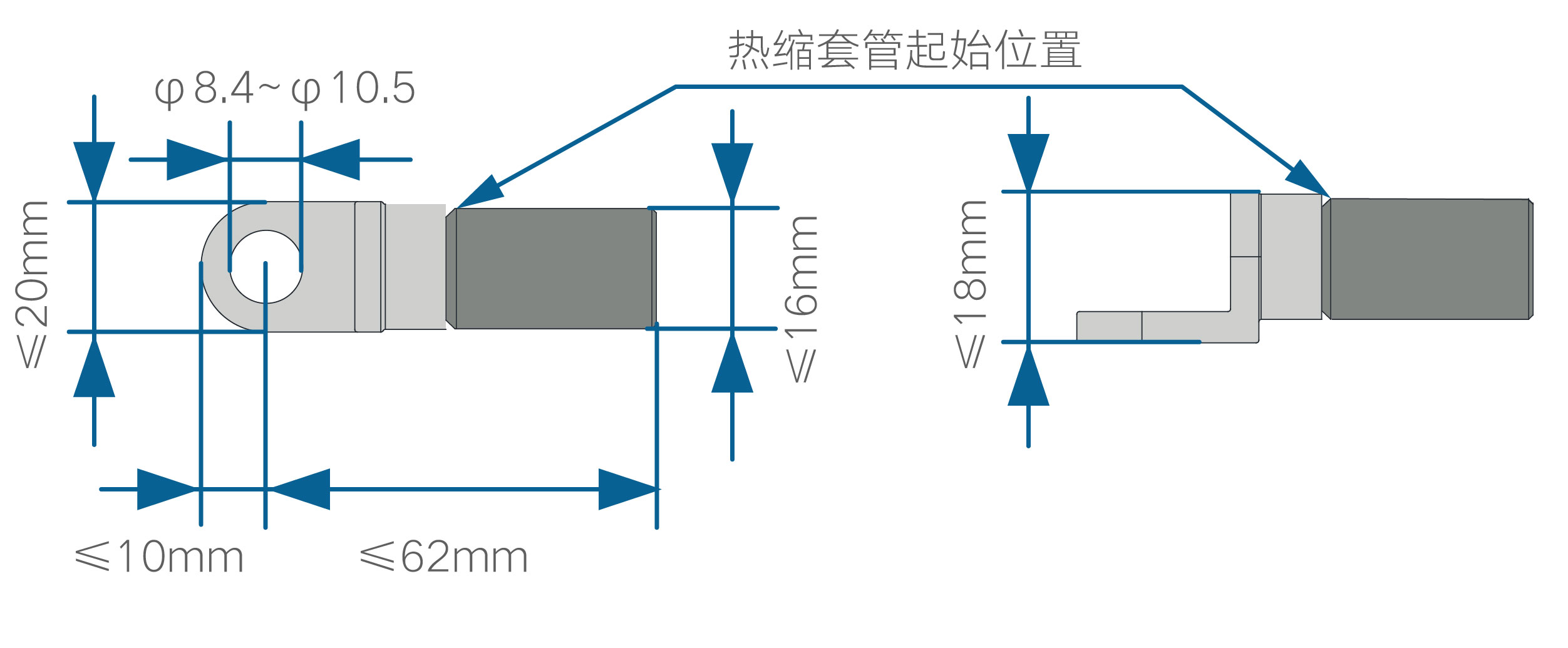

Figure 2. 端子压接后尺寸(SG33/36/40/50CX-P2–CN)

交流PE线OT/DT端子要求

  • 规格：M8
