端子介绍

接线端子位于逆变器底部，如下图所示。

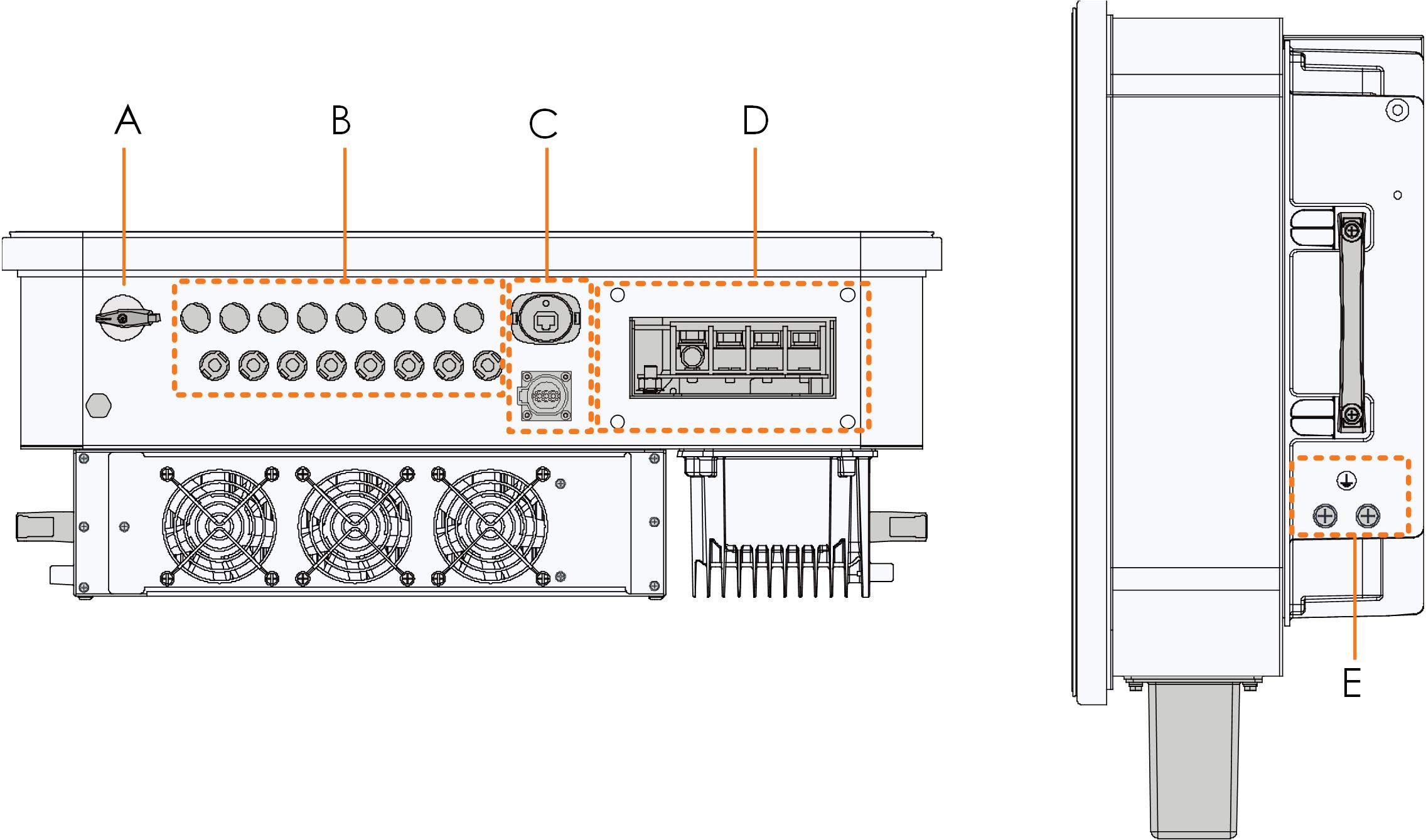

Figure 1. 接线端子介绍（SG50CX-P2-CN）

*此图仅供参考，请以实物为准！

编号

名称

丝印

备注

A

直流开关

DC SWITCH

用于控制直流输入的接入与关断。

B

直流输入端子

PV1, PV2, PV3, PV4, PV5, PV6

6对光伏连接器（适用于SG30/33/36/40CX-P2-CN）

PV1, PV2, PV3, PV4, PV5, PV6, PV7, PV8

8对光伏连接器（仅适用于SG50CX-P2–CN）

C

通讯端子

COM1

适配EyeS4通讯模块

COM2

RS485通讯连接（仅适用于SG50CX-P2–CN）

D

交流接线端子

AC

供交流输出接线使用。

E

外部接地端子

用于逆变器的可靠接地。

共两个，至少选择其中一个进行接地。
