接线步骤

  1. 拆下通讯接线盒，详见拆卸通讯接线盒。

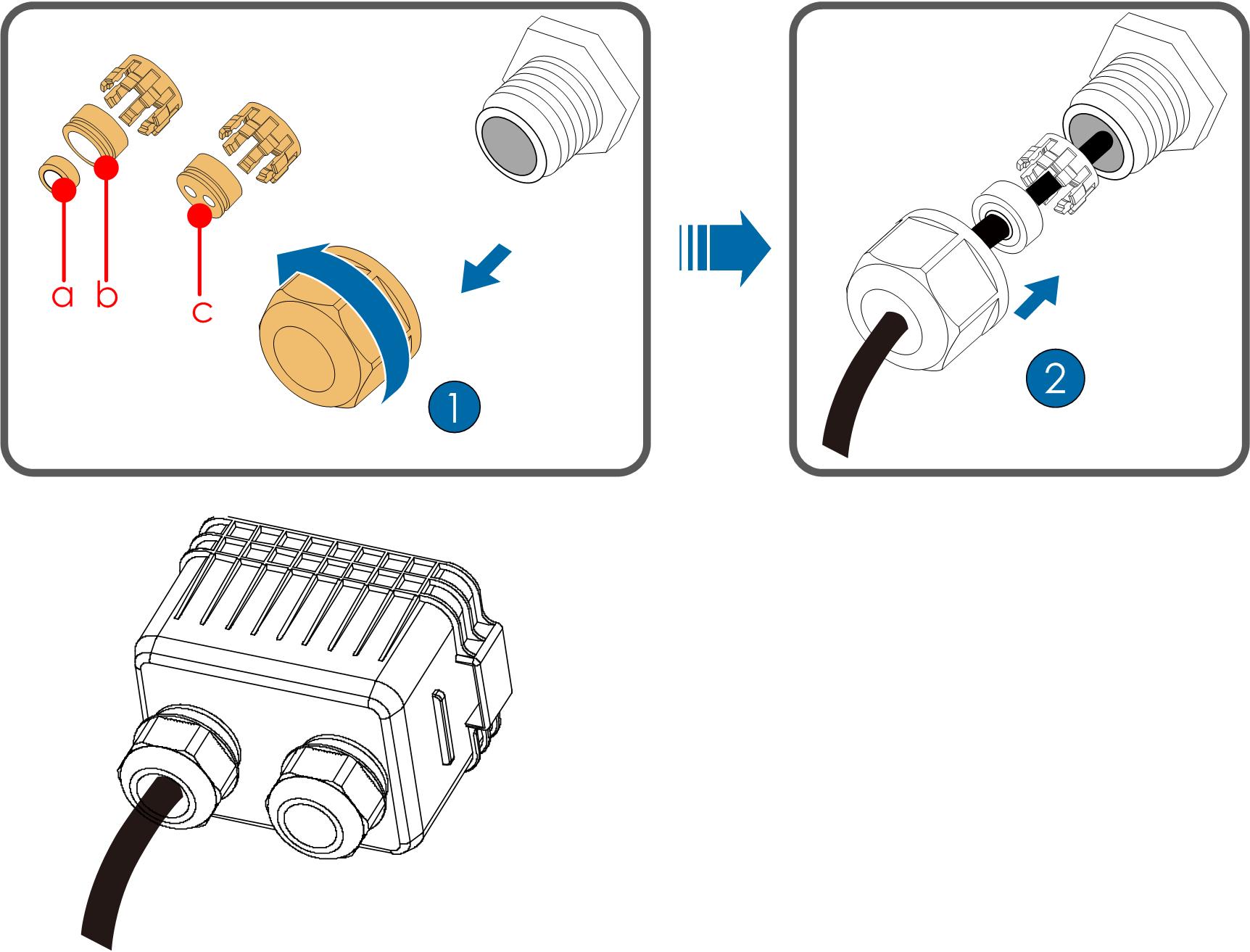

  2. 拧开接线盒锁紧螺母，根据线缆外径选择密封圈。
  3. 将线缆剥去适当长度的防护层及绝缘层。

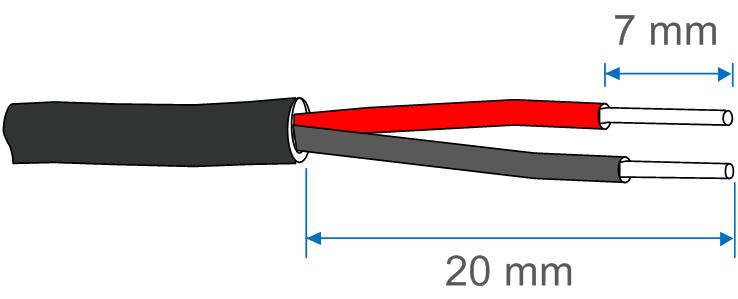

  4. 将线缆依次穿入锁紧螺母、密封圈和接线盒。

    线径D(mm)

    密封圈组合

    4.5 ~ 6

    c

    6 ~ 12

    a + b

    12 ~ 18

    b

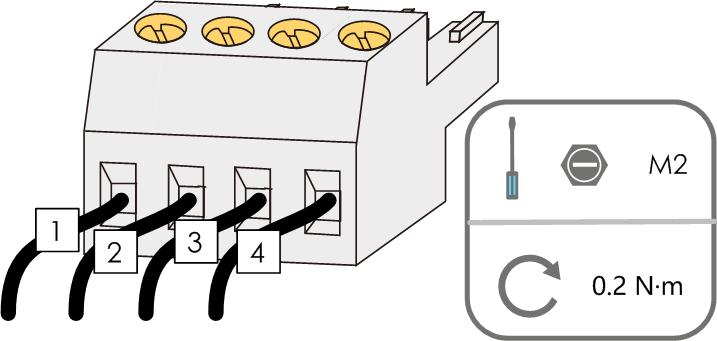

  5. 将线缆固定至端子座上。
  6. 将端子座插入对应的端子排上。
    Table 1. 端子定义

    序号

    定义

    1

    RS485 A+

    2

    RS485 A+

    3

    RS485 B-

    4

    RS485 B-
  7. 如需在通讯电路板进行其他接线工作，请跳过后续步骤继续完成其他接线工作。否则，继续执行后续步骤。
  8. 安装通讯接线盒，详见安装通讯接线盒。

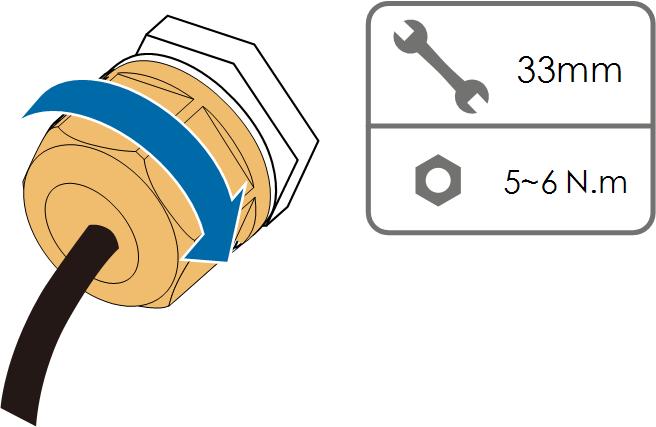

  9. 向后轻轻拉动线缆，顺时针拧紧锁紧螺母。
