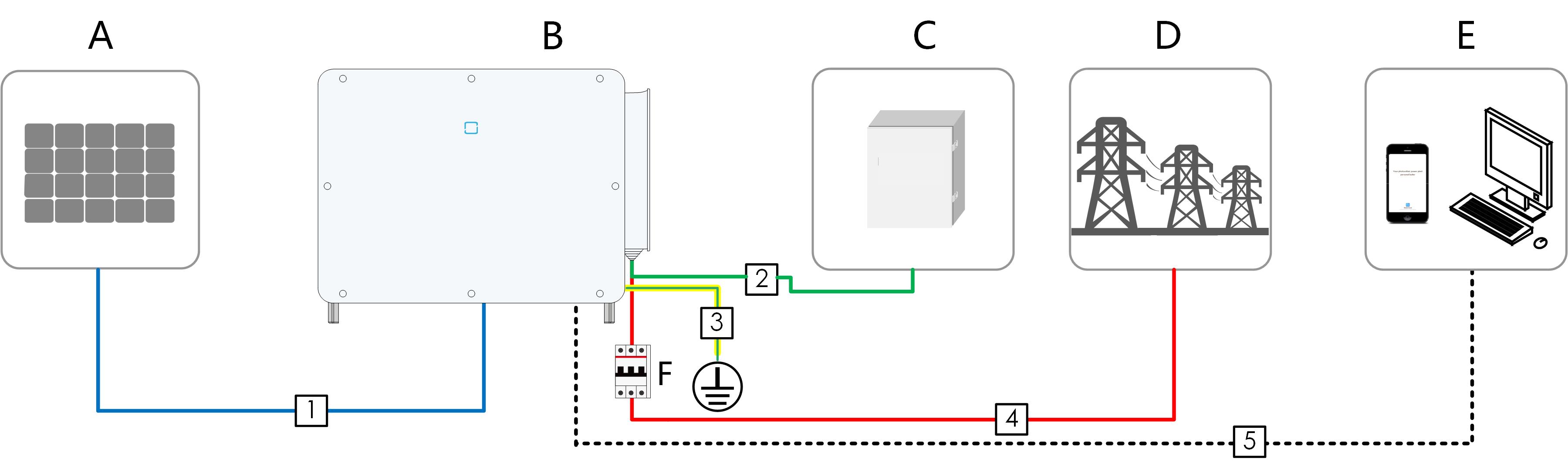

电气连接总览

将逆变器连接至光伏系统包括：二次接地连接、电网连接以及光伏组串连接。


（A）光伏组串	（B）逆变器	（C）跟踪控制盒
（D）电网	（E）监控设备	（F）交流断路器

Table 1. 线缆要求
编号	名称	类型	规格要求
编号	名称	类型	外径（mm）	导体截面积（mm²）
1	直流线缆	满足1100V标准的光伏线缆	6~9	4~6
2	跟踪系统电源线缆	户外两芯铜线	8~18	0.5~10（推荐范围4~6）
3	二次接地线缆	户外单芯铜线	/	与交流线缆的PE线相同
4	交流线缆	户外五芯铜线	30~60	L1,L2,L3,N线：70~120 PE线：见Table 2
		户外四芯铜线户外接地线	L1,L2,L3,N线：30~60 PE线：14~32	L1,L2,L3,N线：70~120 PE线：见Table 2
		户外五芯铝线 *	30~60	L1,L2,L3,N线：120~240 PE线：见Table 2
		户外四芯铝线 * 户外接地线	L1,L2,L3,N线：30~60 PE线：14~32	L1,L2,L3,N线：120~240 PE线：见Table 2
5	通讯线缆	屏蔽双绞线(端子排)	4.5~18	0.2~1.5
5	通讯线缆	CAT-5 以太网线（RJ45）	—	—

*使用铝线时需要使用铜铝转接端子，详见铝制导线要求。

Table 2. 保护接地线缆要求
PE截面积要求	备注
S/2 S：交流相线截面积	仅适用于PE线与相线材质相同的情况。如材质不同，需保证PE线缆的等效电导与表格中的要求一致。
