接口说明

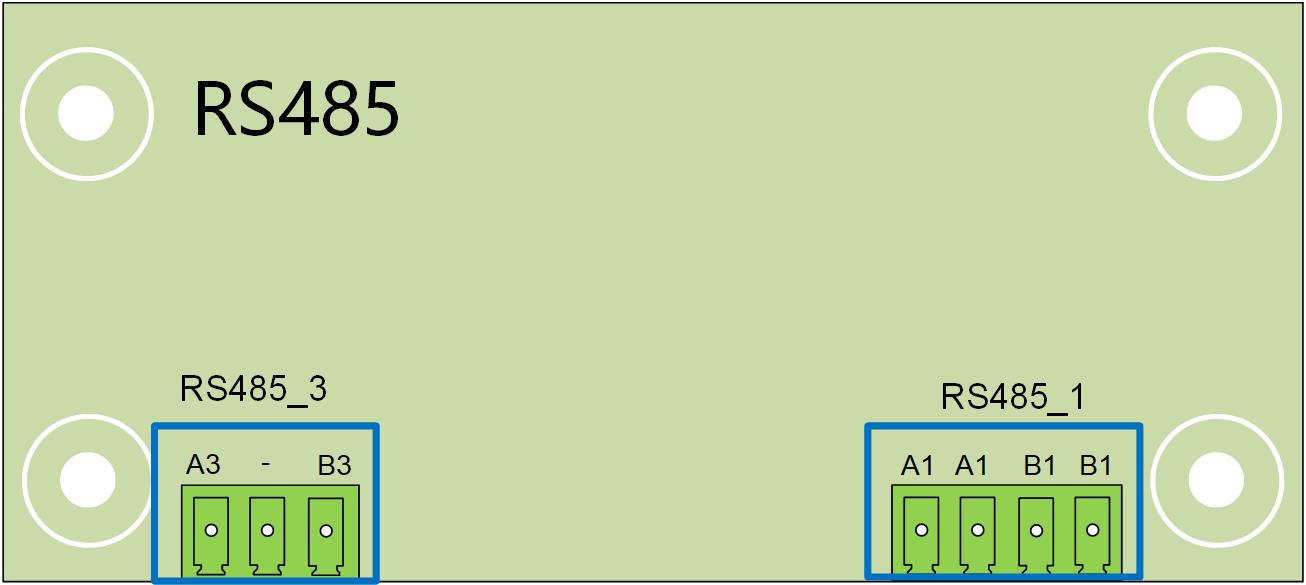

逆变器RS485通讯接线板如图所示。

接口端子定义如下。

Table 1. RS485_1接口定义
序号	定义
A1	RS485A OUT，RS485A差分信号+
A1	RS485A IN，RS485A差分信号+
B1	RS485B OUT，RS485B差分信号-
B1	RS485B IN，RS485B差分信号-

Table 2. RS485_3端子定义
序号	定义
A3	RS485A差分信号+
B3	RS485B差分信号-
