端子介绍

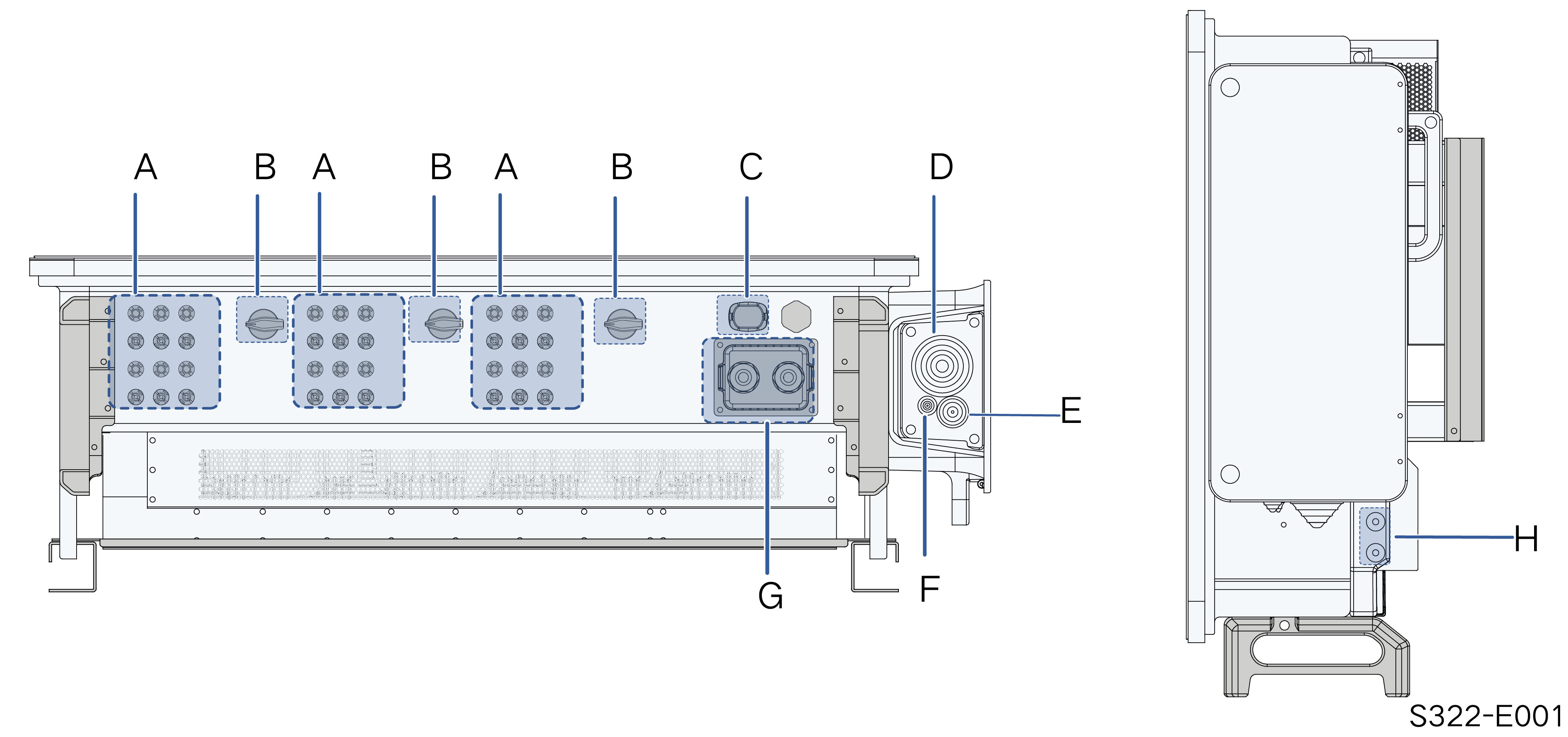

接线端子位于逆变器侧面和底部，如下图所示。

*此图仅供参考，请以实物为准！


编号	名称	丝印	备注
A	直流输入端子	+ / -	18对光伏连接器
B	直流开关	DC SWITCH	用于控制直流输入的接入与关断。
C	通讯端子	COM3	适配EyeS4通讯模块
D	交流接线端子	AC	交流输出接线
E	备用接地端子*	AC	内部地线
F	跟踪端子	Tracker	跟踪系统电源接线
G	通讯端子	COM1,COM2	供RS485通讯、数字输入输出DI/DO等接线使用。
H	二次接地端子		用于逆变器的可靠接地。共两个，至少选择其中一个进行接地。
