系统介绍

该逆变器为三相无变压器组串型并网逆变器，是光伏发电系统的重要组成部分。

逆变器将光伏组串发出的直流电转化为符合电网要求的交流电并馈入电网。逆变器的典型应用场景如下图所示。

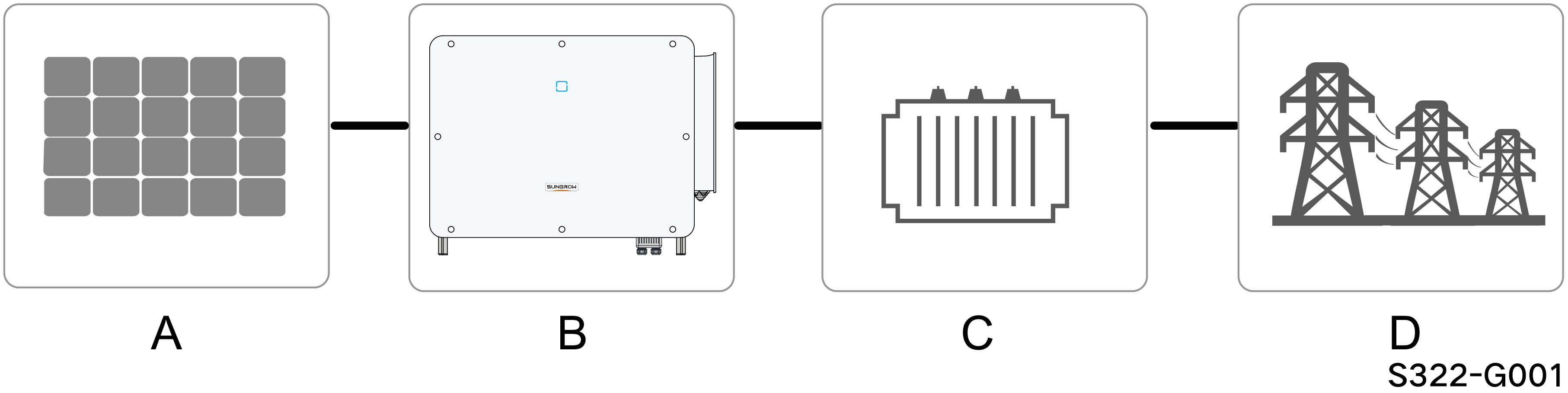

Figure 1. 光伏并网逆变器在光伏发电系统中的应用


名称	描述	备注
A	光伏组串	单晶硅，多晶硅，不需接地的薄膜电池。
B	逆变器	SG110CX-P2-CN
C	升压变压器	将逆变器的输出电压升至符合电网要求的等级。（可选）

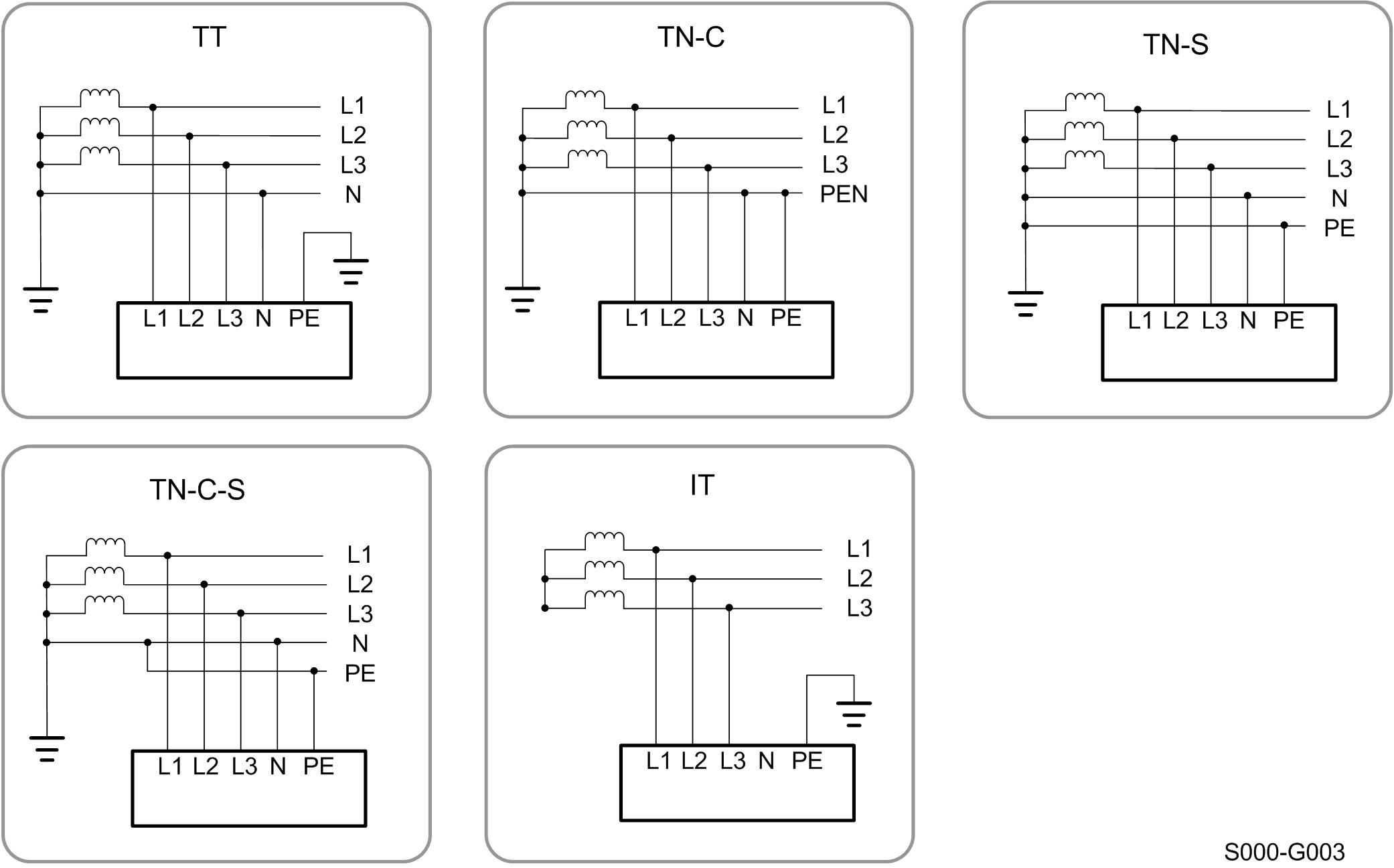

D	电网	逆变器支持的电网形式如下图所示。

Warning:

请勿在逆变器和交流侧断路器间连接除跟踪轴外的本地负载。

Notice:

逆变器仅适用于文中描述的场景，不可用于其他场合。
