支架安装
工具准备
| 名称 | 规格 |
|---|---|
| 十字螺丝刀 | M4 |
| 记号笔 | - |
| 水平尺 | - |
| 电钻 | 钻头：φ12 |
| 扳手 | 开口16mm |
材料准备
| 名称 | 数量 | 规格 | 来源 |
|---|---|---|---|
| 十字螺丝钉 | 2 | M4×10 | 发货附件 |
| 螺栓组合 | 4 | M10 | 发货附件 |

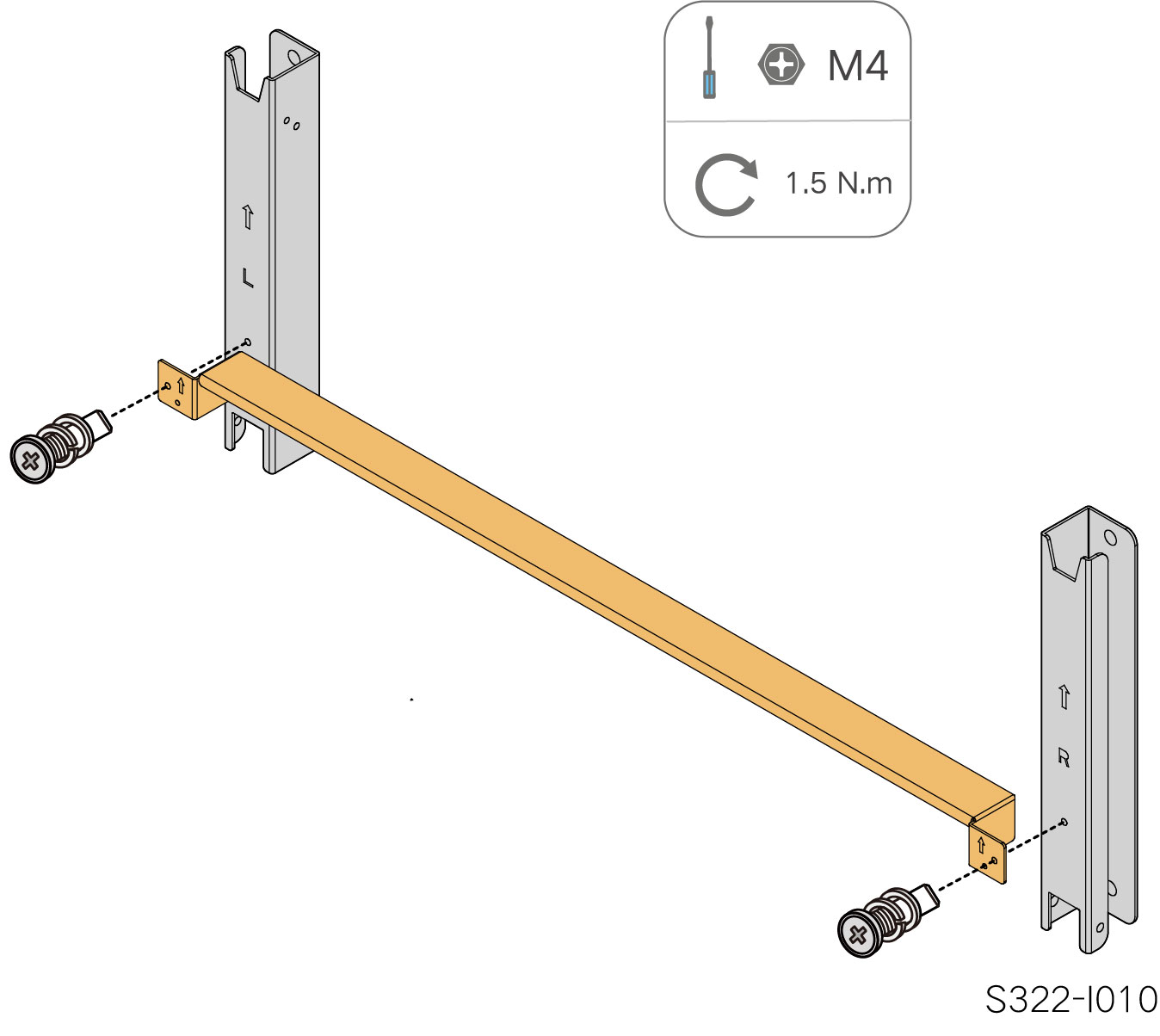

- 将两块挂板组件通过连接杆固定在一起。

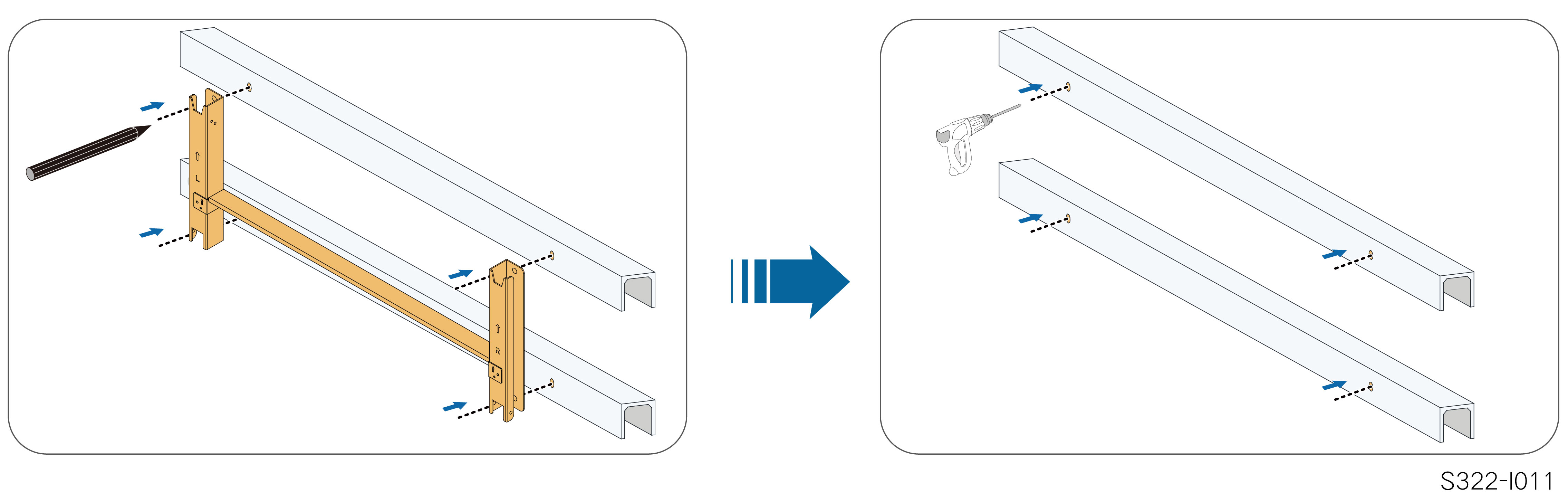

- 将组装好的挂板置于光伏支架上，使用水平尺调整角度，标记打孔位置。使用电钻打孔。

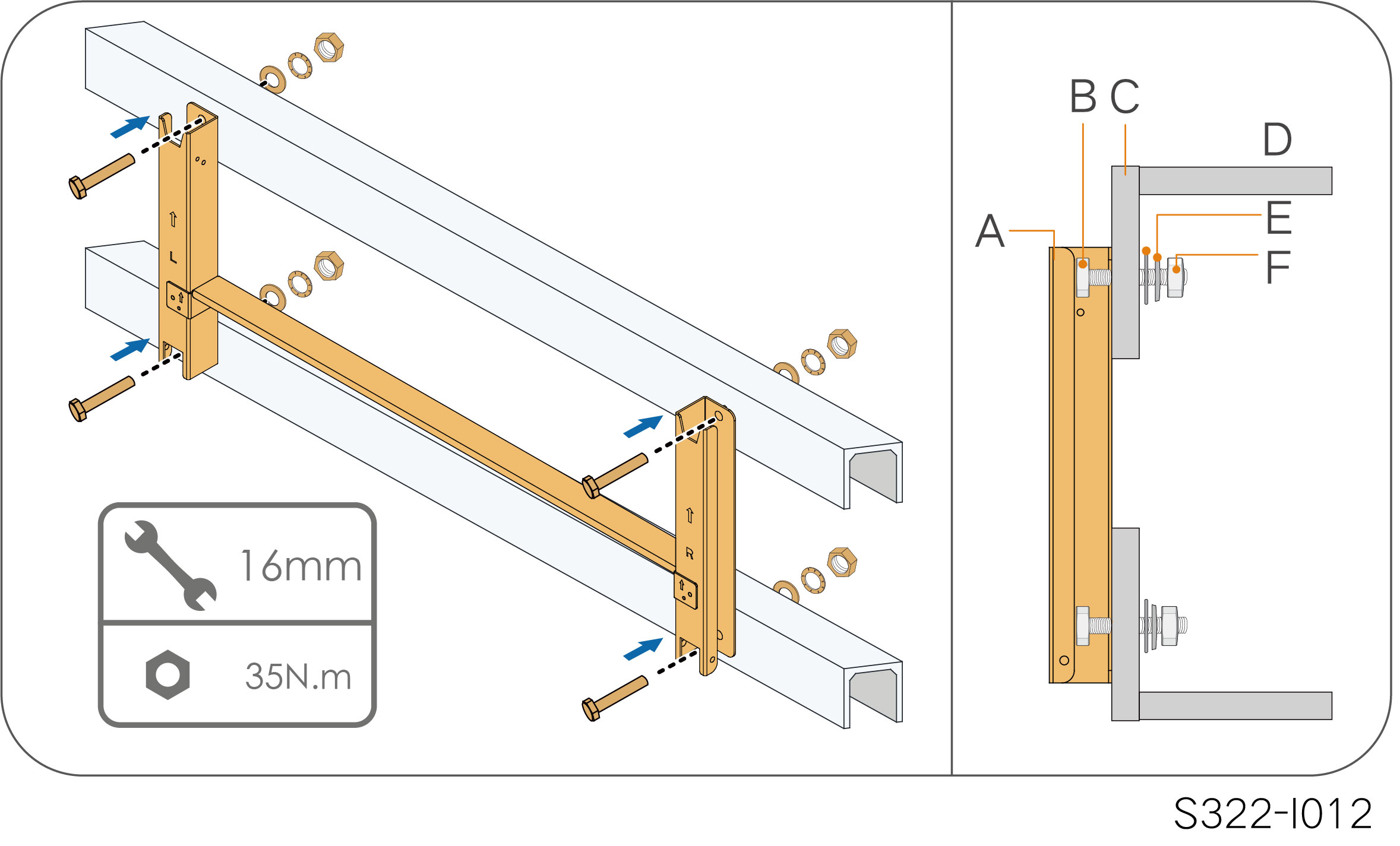

- 使用螺栓固定挂板。
(A)挂板
(B)全螺纹螺栓
(C)金属支架
(D)平垫片 (E)弹簧垫片 (F)六角螺母
工具准备
| 名称 | 规格 |
|---|---|
| 十字螺丝刀 | M4 |
| 记号笔 | - |
| 水平尺 | - |
| 电钻 | 钻头：φ12 |
| 扳手 | 开口16mm |
材料准备
| 名称 | 数量 | 规格 | 来源 |
|---|---|---|---|
| 十字螺丝钉 | 2 | M4×10 | 发货附件 |
| 螺栓组合 | 4 | M10 | 发货附件 |
(A)挂板 |
(B)全螺纹螺栓 |
(C)金属支架 |
(D)平垫片 | (E)弹簧垫片 | (F)六角螺母 |
