抱柱安装

工具准备

名称 规格
十字螺丝刀 M4
记号笔 —
水平尺 —
电钻* 钻头：φ12
扳手 开口16mm

*根据配套卡箍的螺栓确认是否需要其它规格的工具。

材料准备

名称 数量 规格 来源
十字螺丝钉 2 M4×10 发货附件
螺栓组合 4 M10 发货附件
螺母组合 4 M10 用户自备
U型钢 2 — 用户自备
卡箍 2 根据立柱规格确定 用户自备
  1. 将立柱埋入安装地点。
    Note: 若需通过抱柱方式将逆变器安装在水泥柱，光伏支架等位置，请跳过此步骤。
  2. 将两块挂板组件通过连接杆固定在一起。

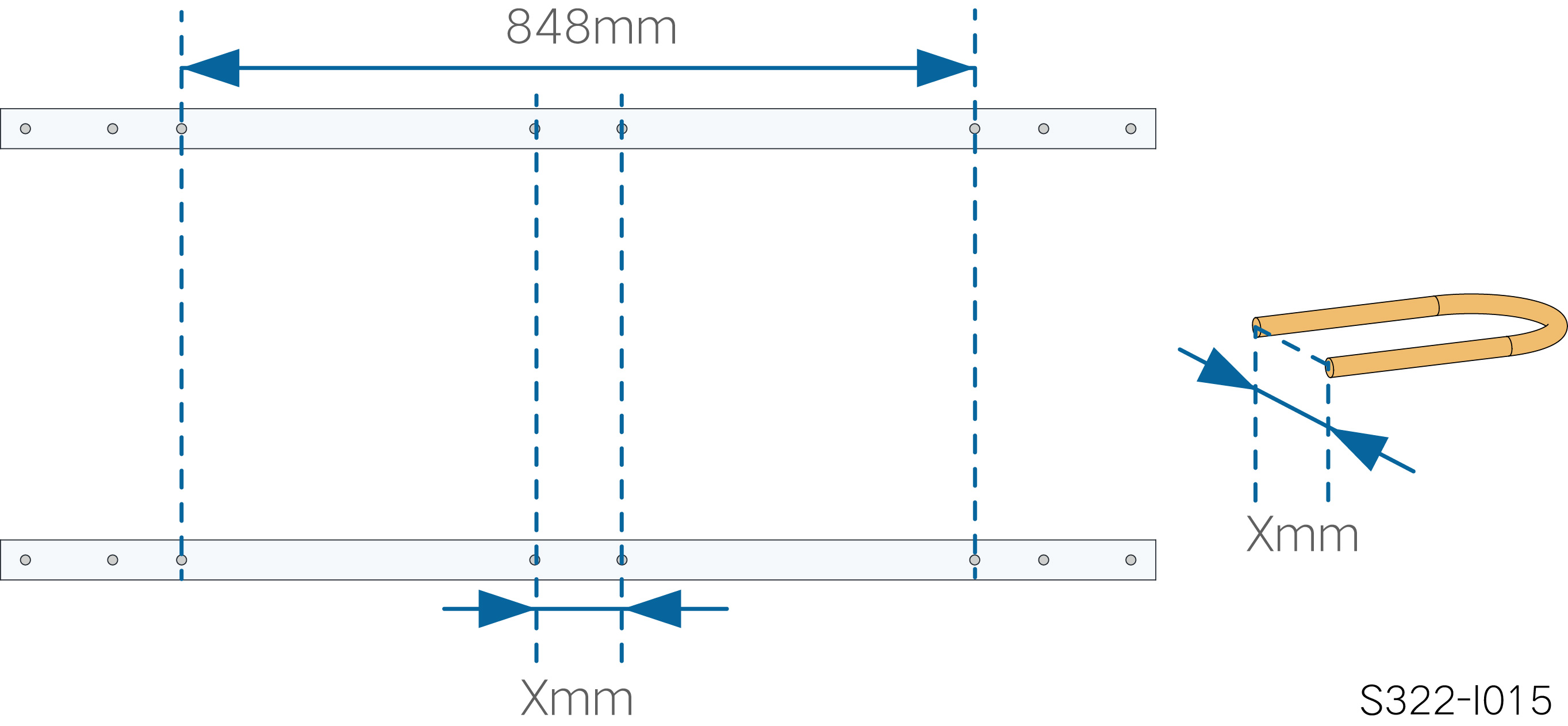

  3. 根据下图所示尺寸在U型钢上标记并打孔。

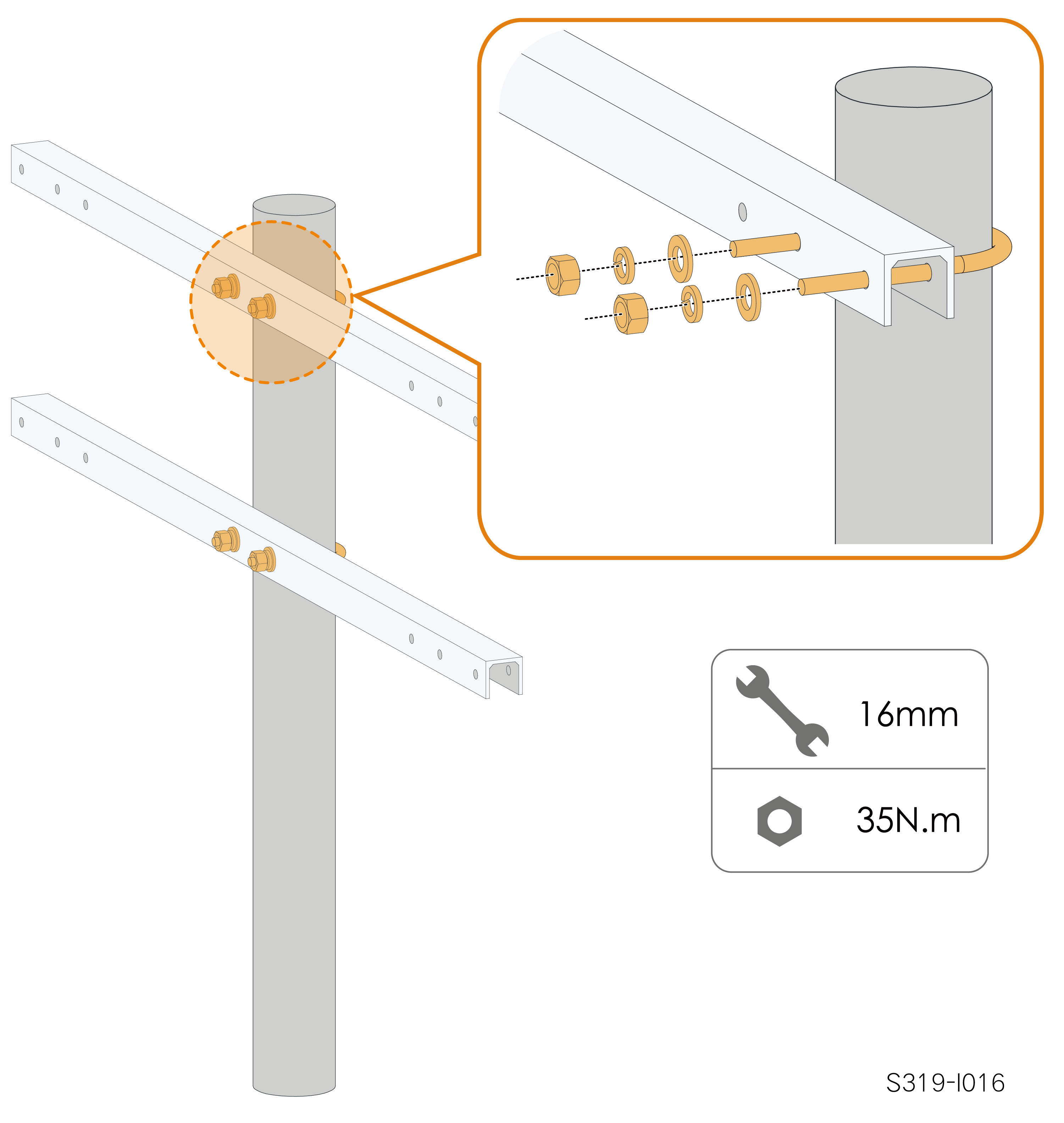

  4. 使用螺栓及卡箍将U型钢固定至立柱。

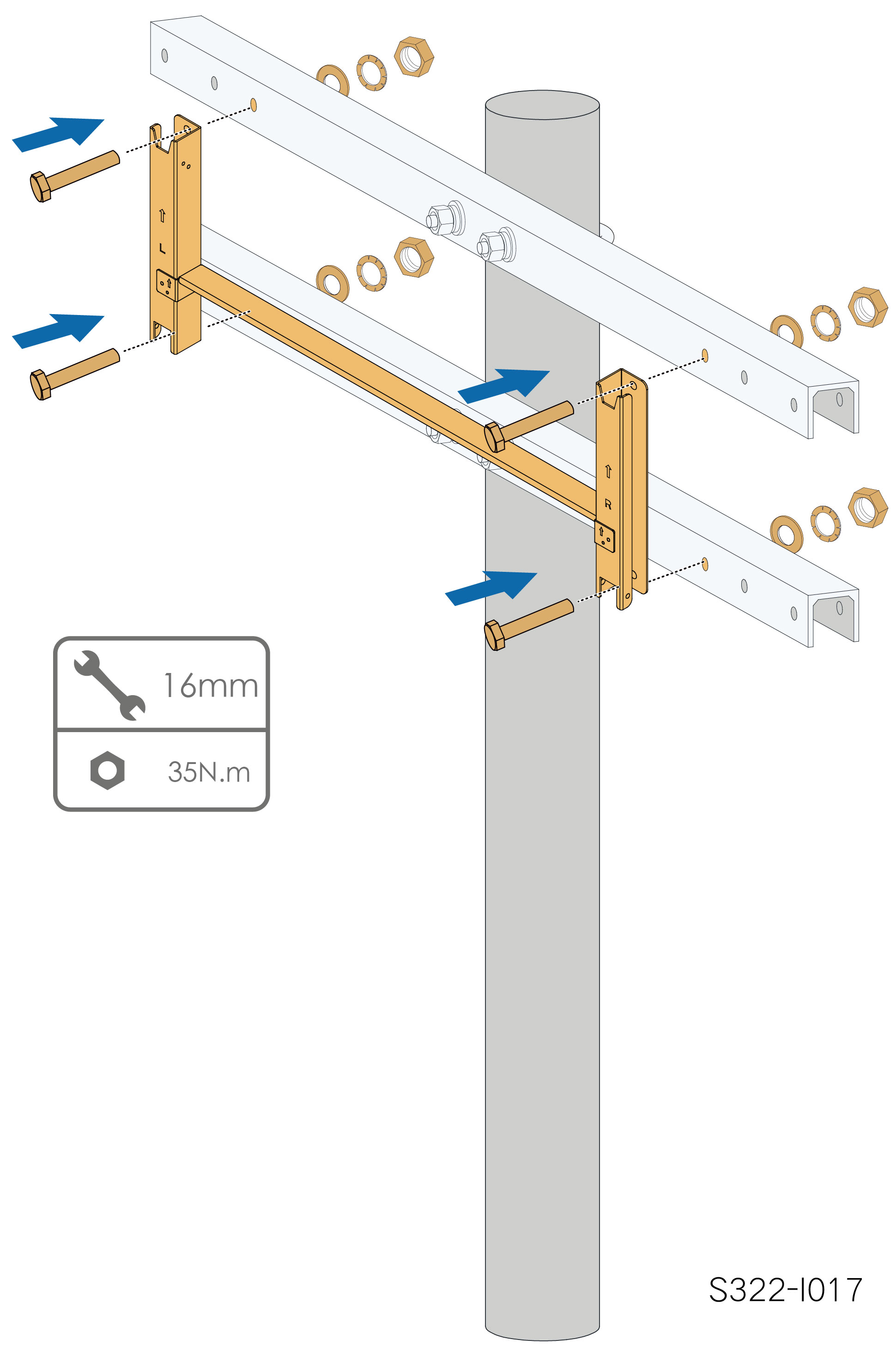

  5. 使用螺栓将挂板固定至U型钢。
