挂墙安装

工具准备

名称 规格
十字螺丝刀 M4
记号笔 -
水平尺 -
冲击钻 钻头：φ12
扳手 开口16mm

材料准备

名称 数量 规格 来源
十字螺丝钉 2 M4×10 发货附件
膨胀螺栓 4 M10×95（推荐） 用户自备
  1. 将两块挂板组件通过连接杆固定在一起。

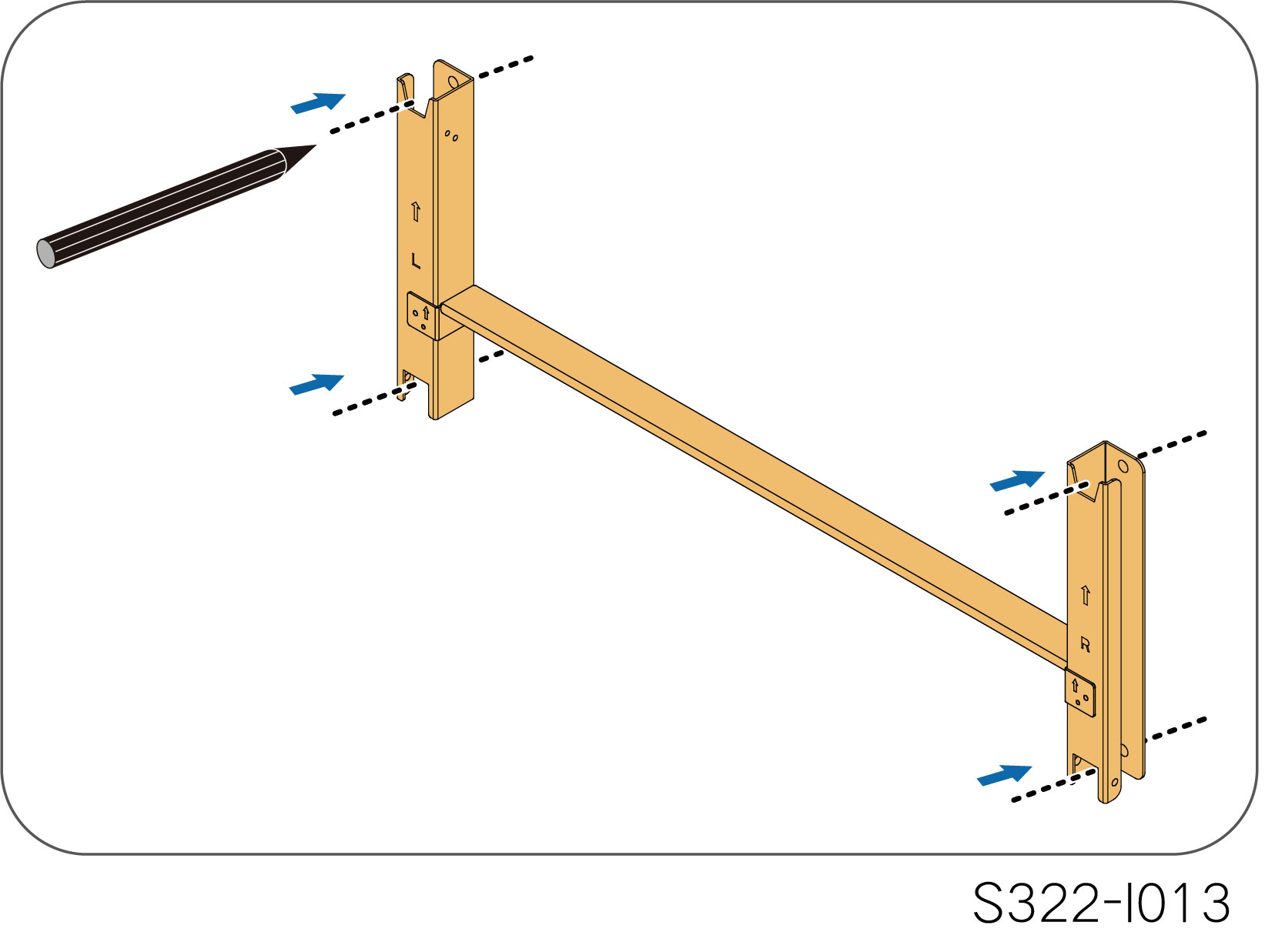

  2. 将组装好的挂板置于安装点，使用水平尺调整角度，标记打孔位置。

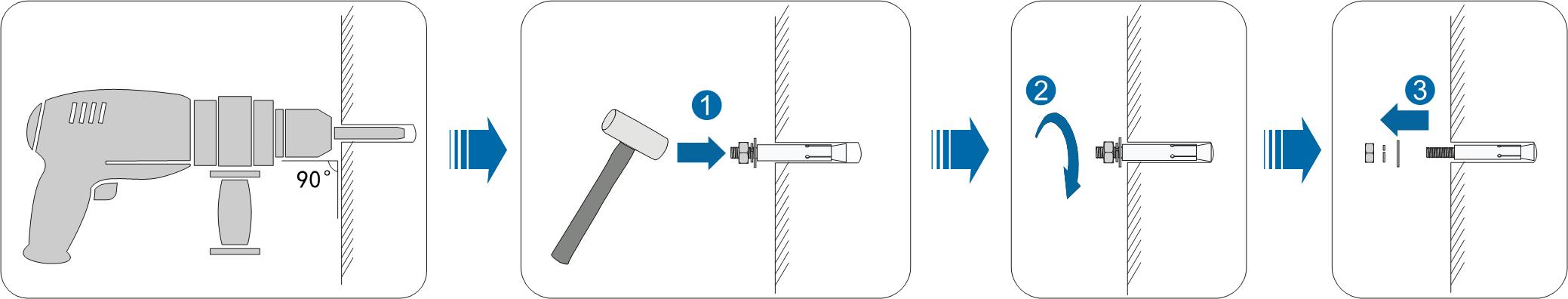

  3. 使用冲击钻打孔，清理孔位，将膨胀螺栓塞到孔中使用橡胶锤固定。使用扳手拧紧螺母固定螺栓尾部，取下螺母、弹垫和平垫备用。

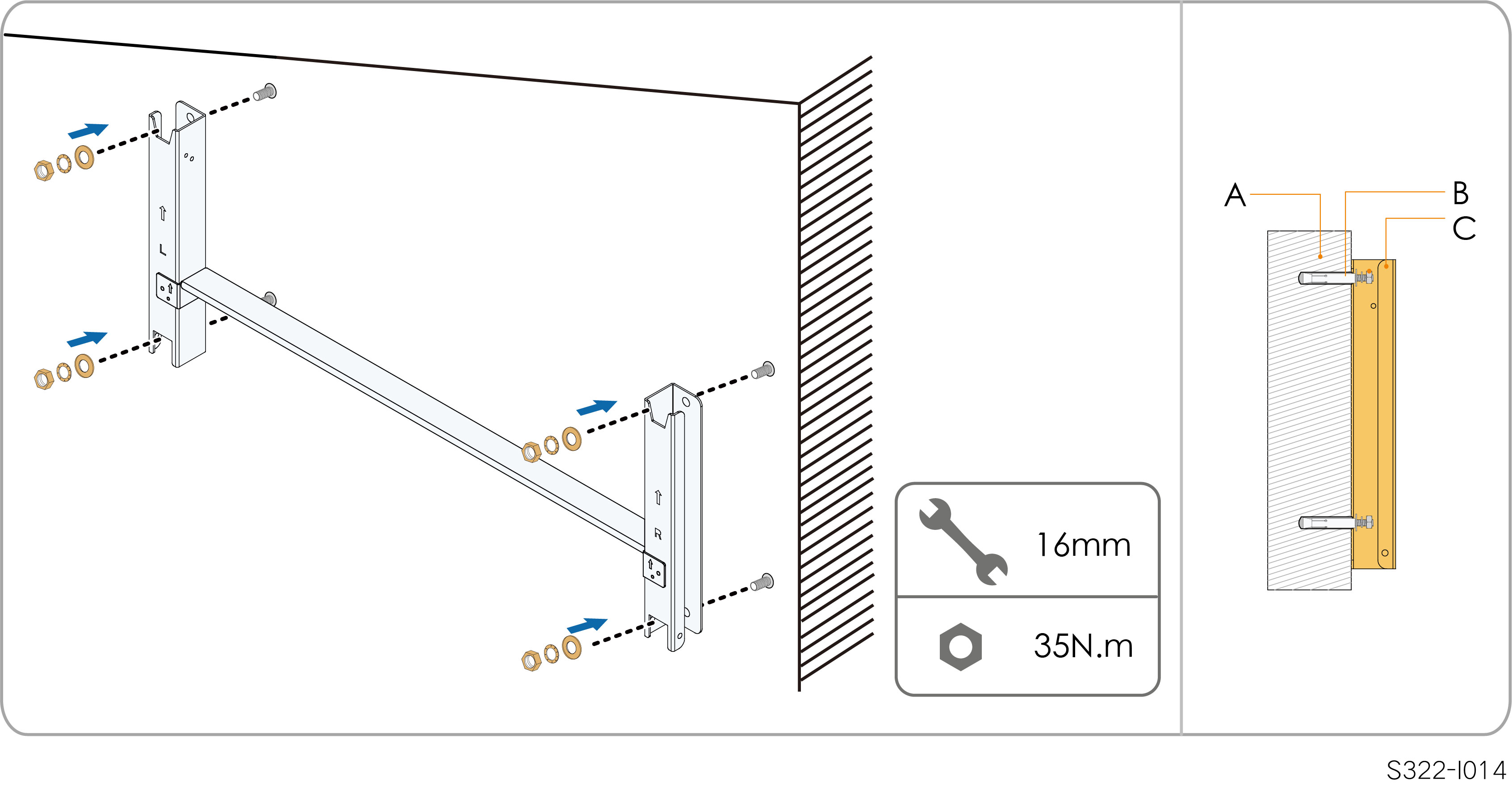

  4. 使用膨胀螺栓固定挂板。

    (A)墙壁

    (B)螺栓组合

    (C)挂板
