产品介绍
型号说明

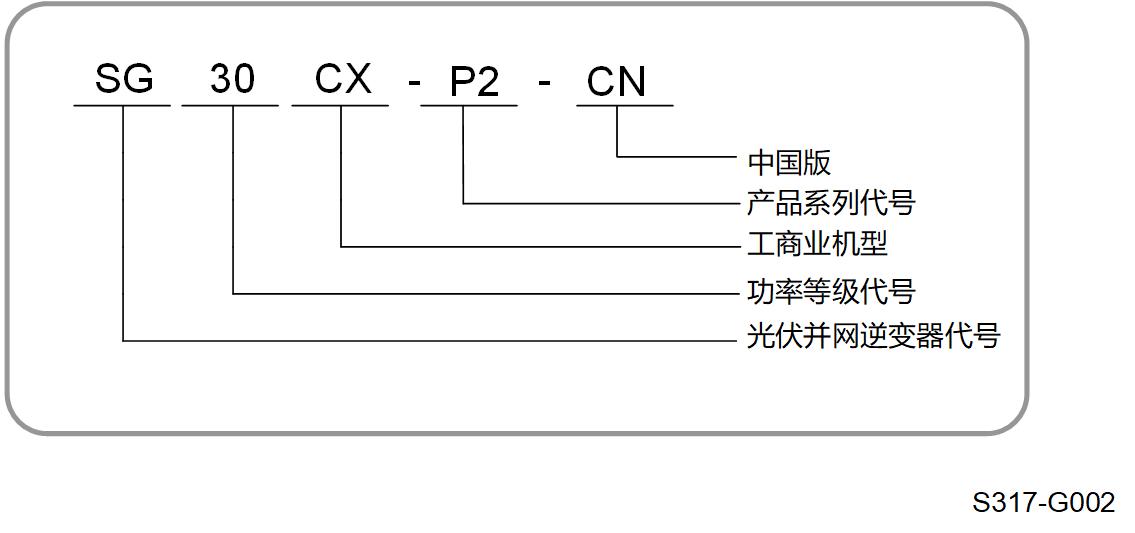

以SG30CX-P2-CN为例，逆变器型号说明如下图所示。
产品外观

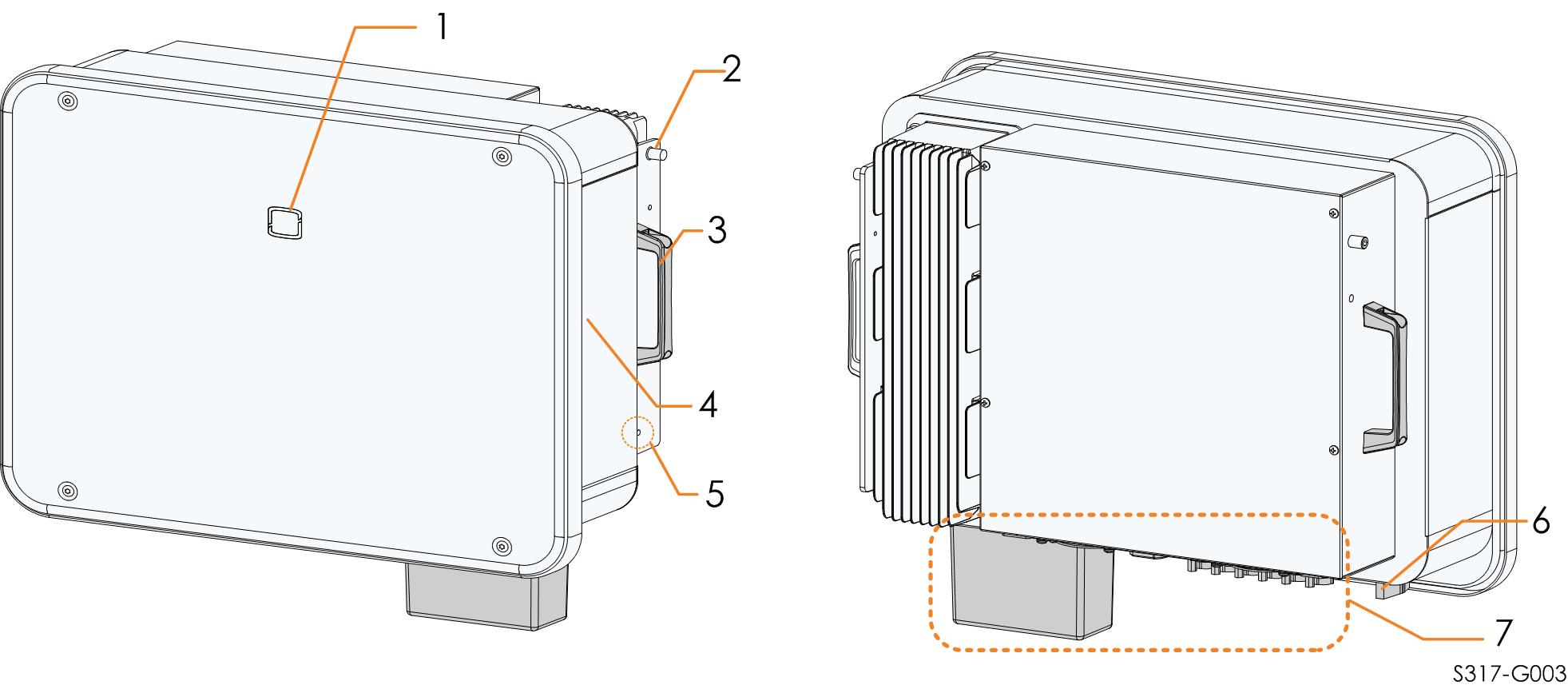

逆变器外观如下图所示。
*此图仅供参考，请以收到的实物为准！
序号 |
名称 |
描述 |
|---|---|---|
1 |
LED指示灯 |
指示逆变器当前的工作状态。 |
2 |
挂耳 |
共两个，用于将逆变器安装在挂板上。 |
3 |
机箱把手 |
共两个，用于逆变器的搬运。 |
4 |
标签 |
包括铭牌、警告标签及二维码。 |
5 |
外部接地端子 |
共两个，至少选择其中一个进行连接。 |
6 |
直流开关 | 用于控制直流输入的关断。 |
7 |
接线区 |
包括交流端子、直流端子及通讯端子。 详见端子介绍 |
尺寸

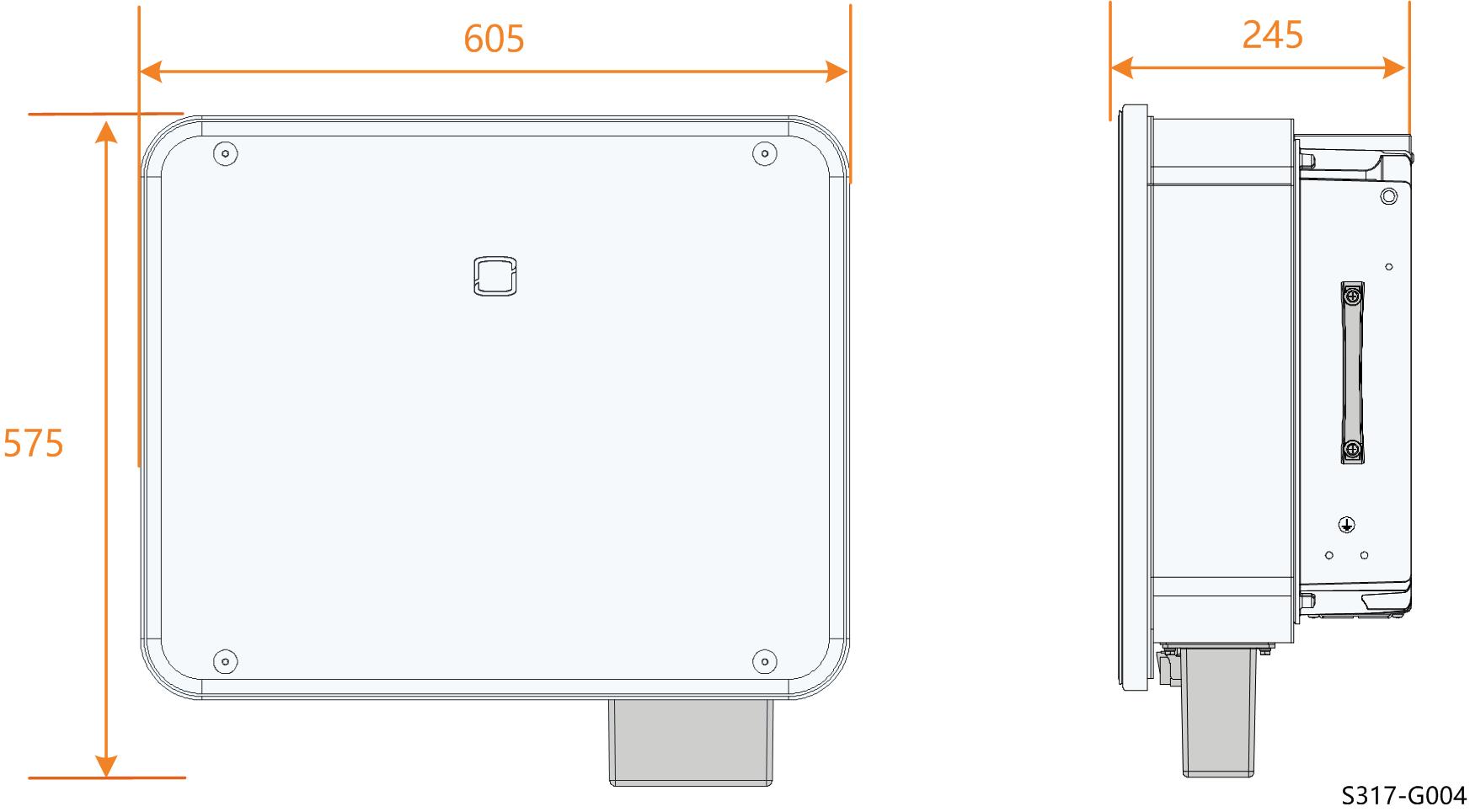

逆变器尺寸如下图所示。
重量
| 型号 | 重量 |
|---|---|
| SG30CX-P2-CN | 30 kg |
| SG33/36/40CX-P2-CN | 35 kg |
| SG50CX-P2-CN | 38 kg |
